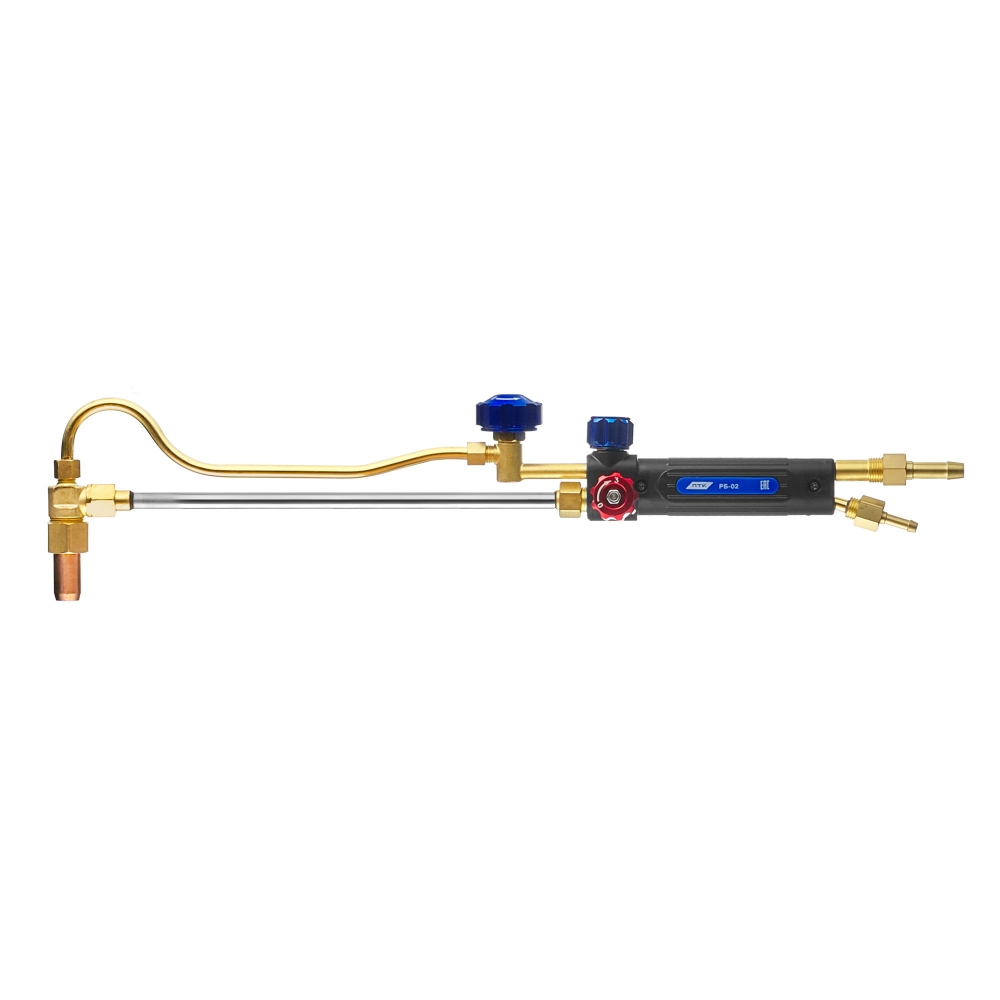

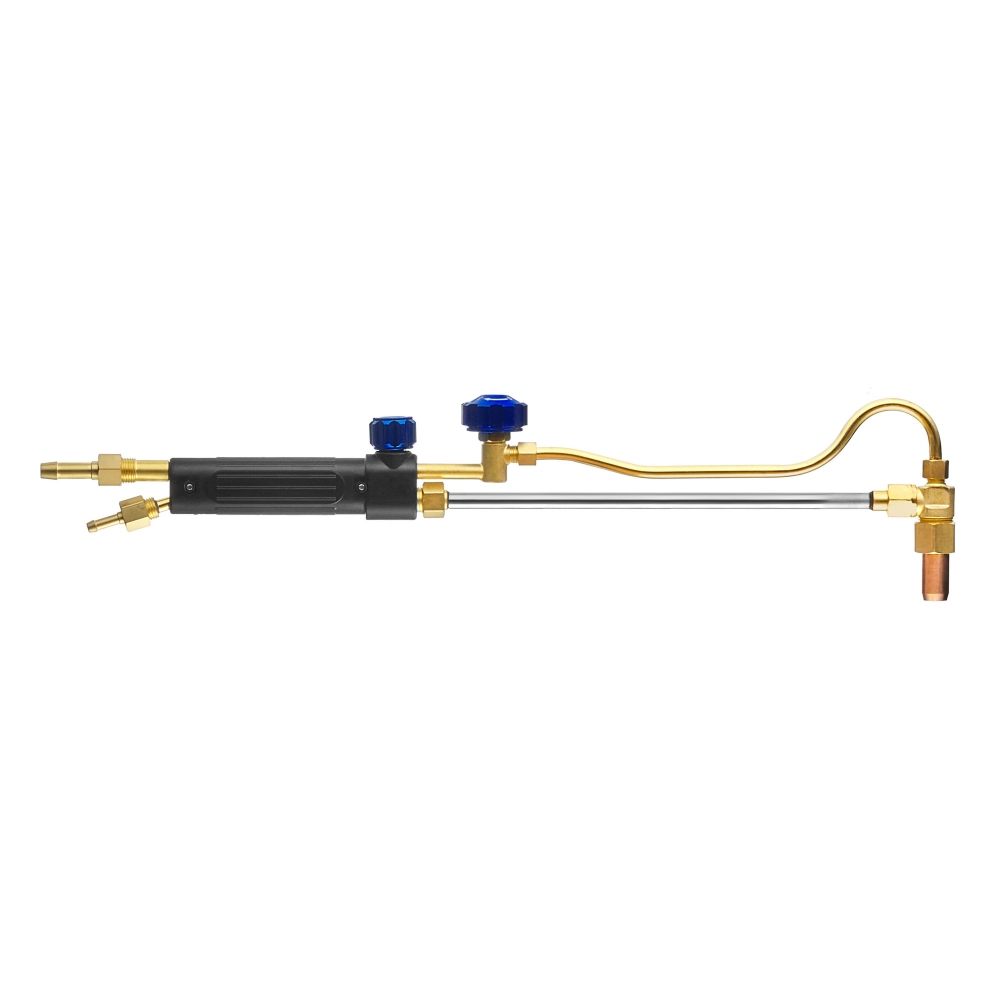

Резак жидкотопливный бензиновый ПТК РБ-02

Резак жидкотопливный бензиновый РБ-02 – это бензино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 200 мм с использованием в качестве горючего бензин марки «А-76», «АИ-91», «А-95 по ГОСТ 2084-77, а также бензин марки «Нормаль-80» и «Регулятор-91» по ГОСТ 51105-97.

Бензинорез является жидкотопливным резаком «распылительного» типа. Бензин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-бензиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

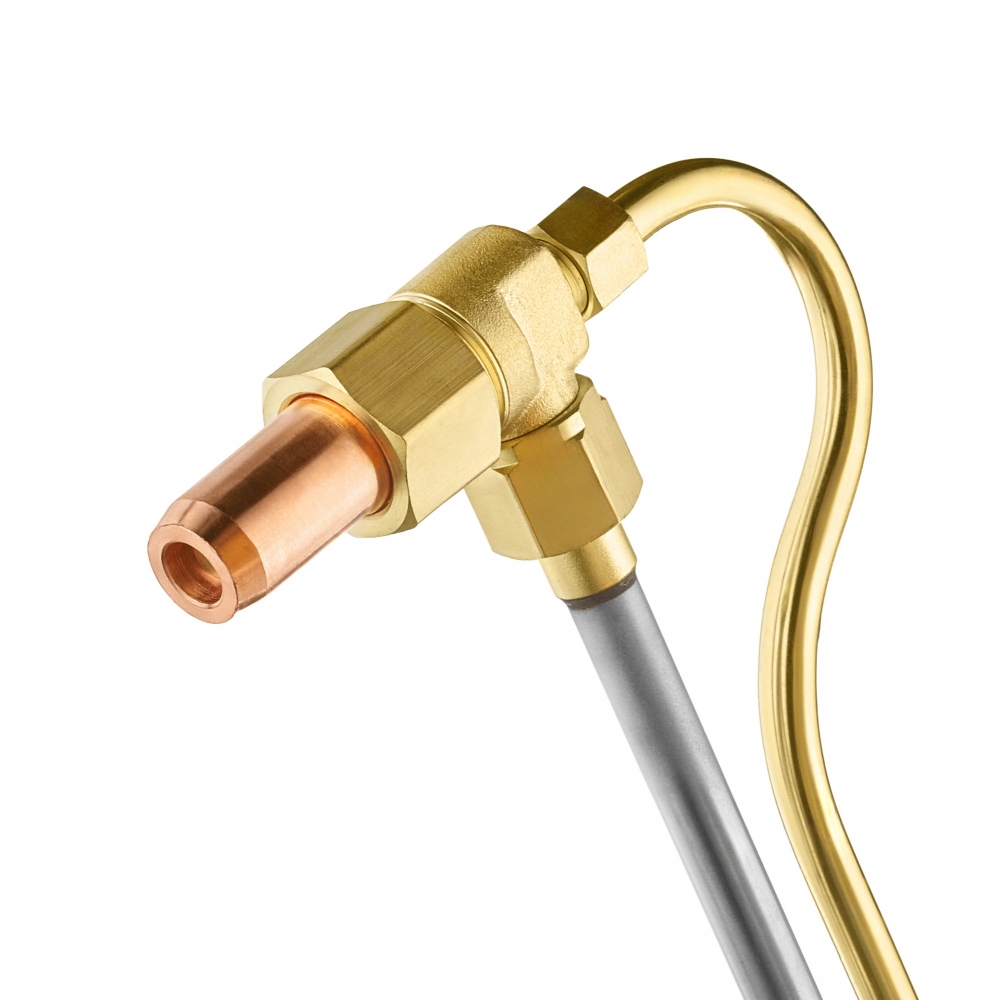

Резак поставляется в сборе с наружным мундштуком и с внутренними мундштуками №2Б, 3Б, 4Б с кольцевыми зазорами для выхода подогревающего пламени, с наружной резьбой М8х1 мм для накручивания катушки. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

• №1 (3–15 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №2 (15–30 мм)
• №3 (30–50 мм)
• №4 (50–100 мм)
• №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака жидкотопливного РБ-02:

• Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.
• Полный выход на рабочий режим в течение 2-х минут.
• Отличительная особенность резака РБ-02 заключается в том, что в конструкции резака отсутствует асбестовый шнур и отдельное подогревающее пламя для испарения дизельного топлива.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава без дополнительных переходников. Ниппель для подачи кислорода подходит для рукавов с внутренним диаметром 9 мм и гайка накидная с резьбой M16х1,5. Ниппель для подачи бензина – 6 мм и гайка накидная – М14х1,5.
• Линза присоединения трубки режущего кислорода и гайки крепления к линзе с резьбой М12х1,25 мм.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация РБ-02:

• Резак жидкотопливный бензиновый РБ-02 – 1 шт.
• Мундштук наружный – 1 шт.
• Мундштук внутренний №2Б, 3Б, 4Б – по 1 шт.
• Ниппель диаметром 6 и 9 мм – по 1 шт.
• Гайка накидная М14х1,5 – 1 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Кольцо уплотнительное 008-012-25 по ГОСТ 9833-73 – 1 шт.
• Руководство по эксплуатации – 1 шт.
