Резак удлинённый ПТК Р3-345ПУ

Универсальный удлиненный резак ПТК Р3-345ПУ внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

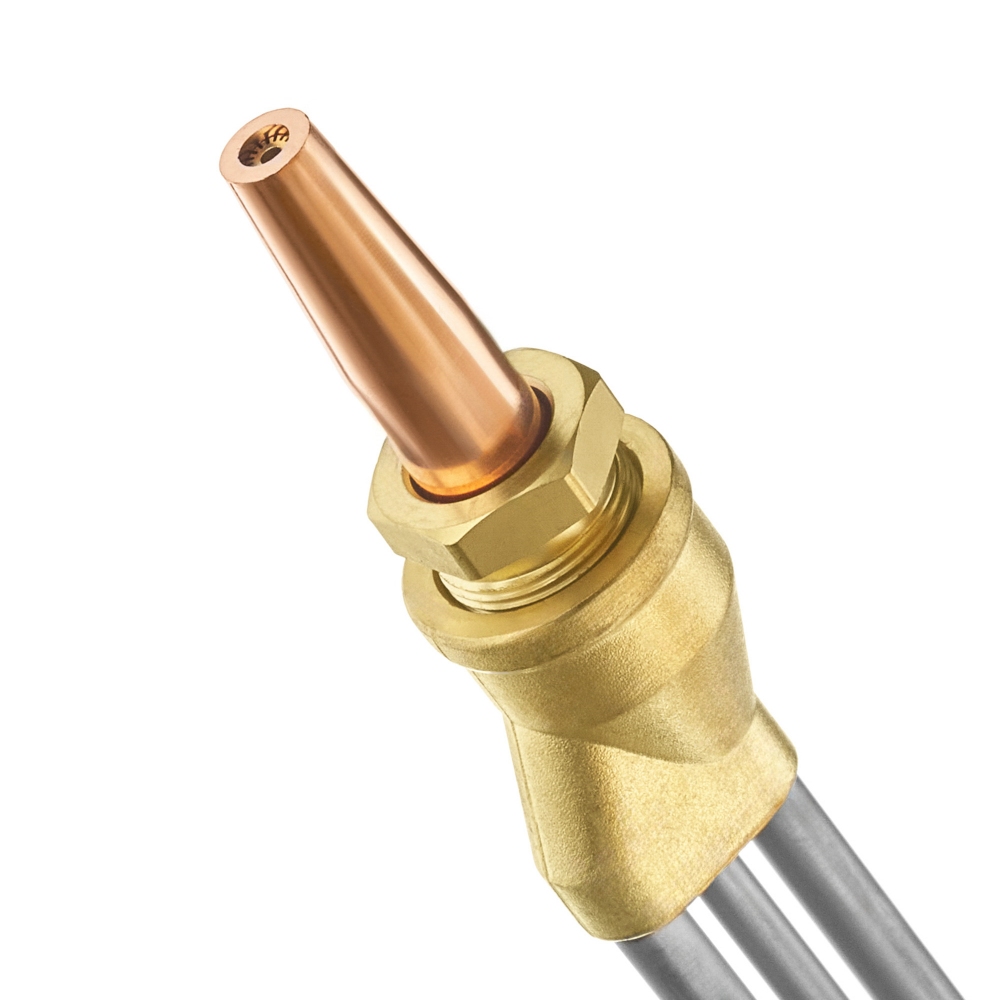

Резак может работать на пропане и ацетилене (исполнение 180° — на пропане и природном газе метане). Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла (исполнение 180° — только пропановые мундштуки):

• №0П/0А (3–10 мм)
• №1П/1А (8–15 мм)
• №2П/2А (15–30 мм)
• №3П/3А (30–50 мм)
• №4П/4А (50–100 мм)
• №5П/5А (100–200 мм)
• №6П/6А (200–300 мм)

Особенности:

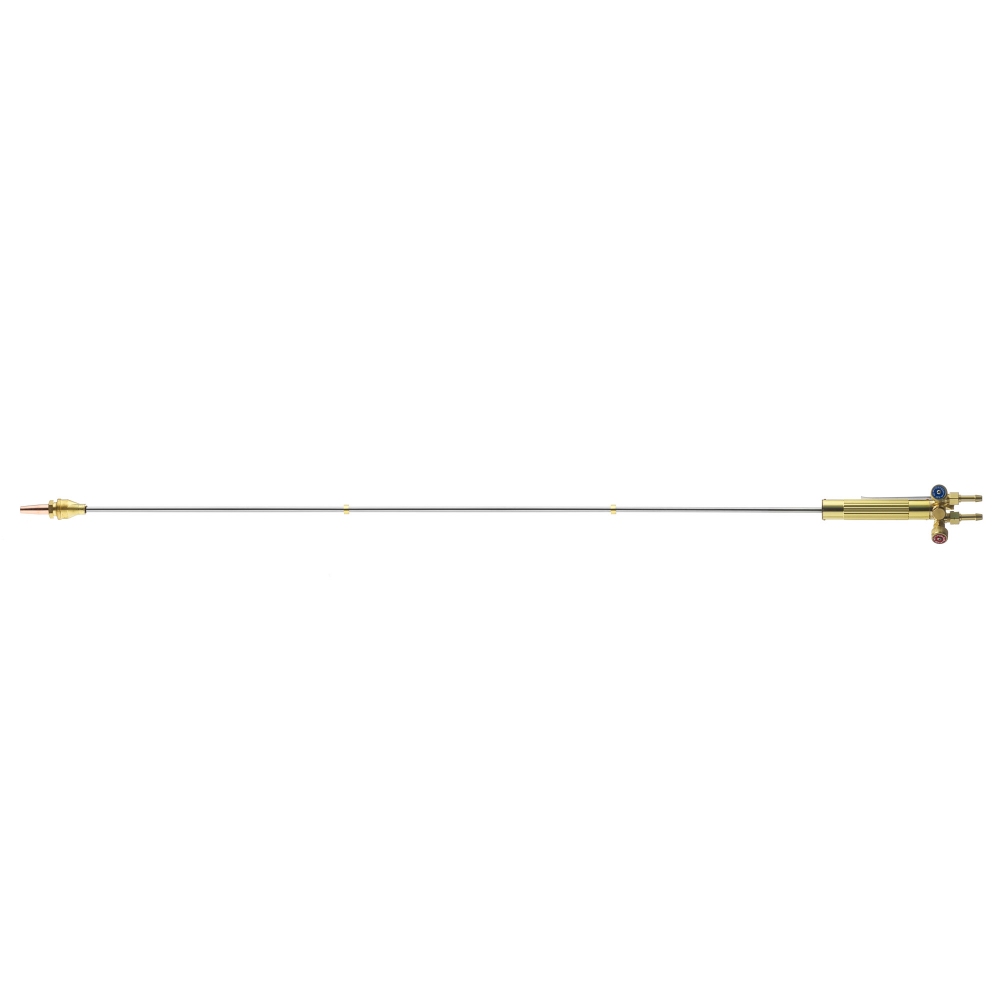

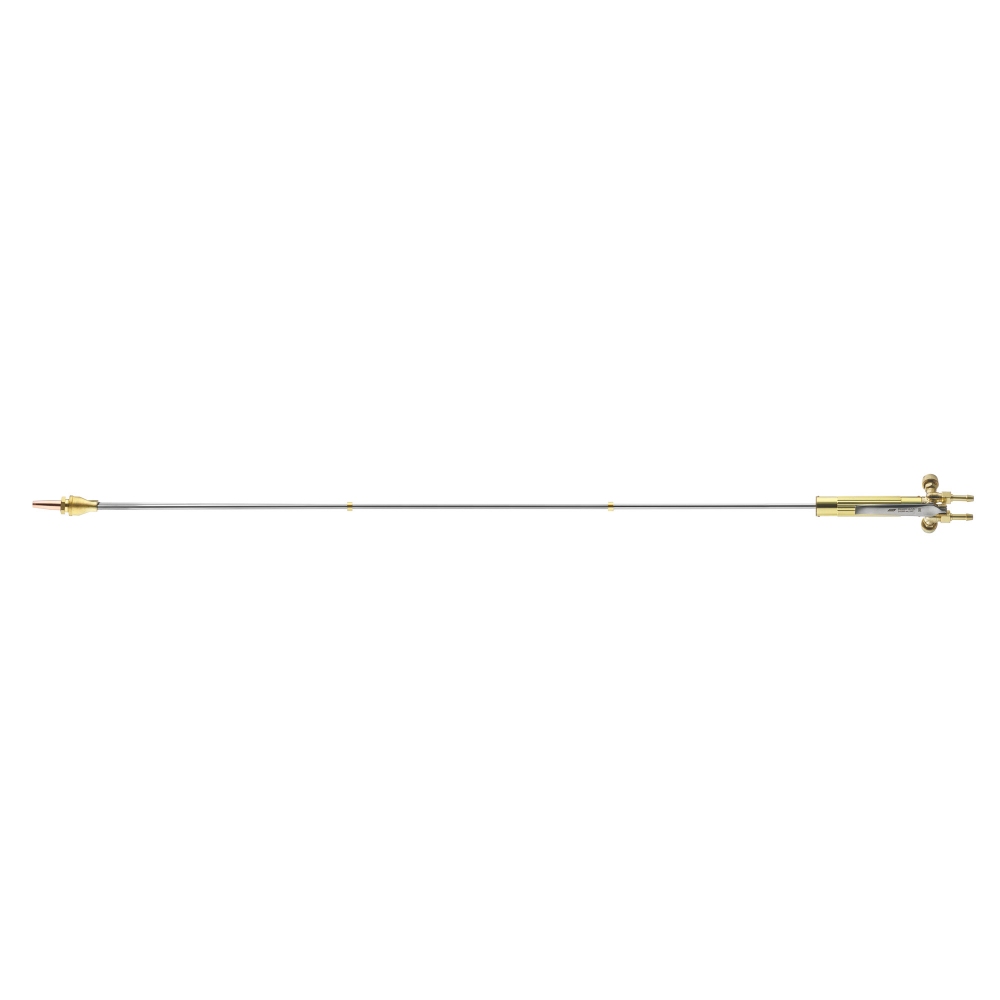

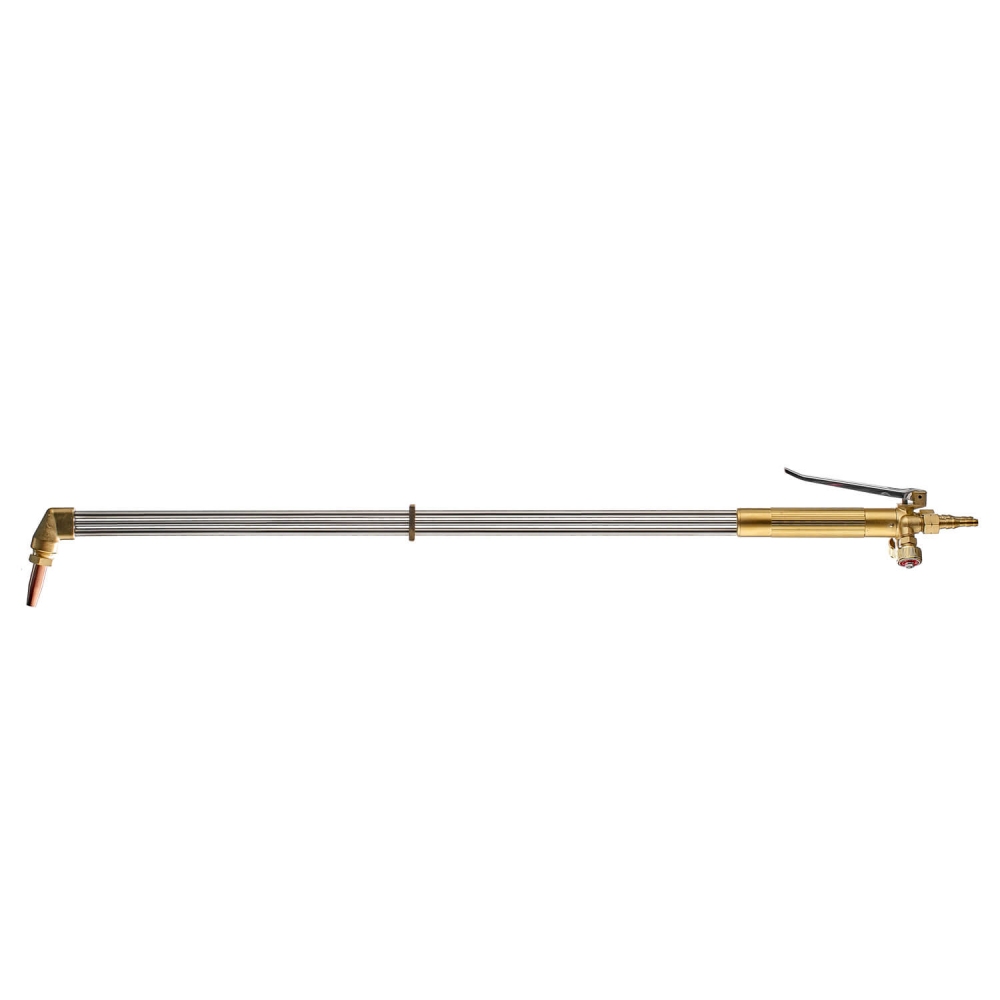

• Длина резака 900 мм — угол наклона головки 110°; длина 1350 мм — угол наклона головки 180° (копье). Удлиненная конструкция резака помогает производить работы в труднодоступных местах; угол наклона головки 180° также позволяет вести рез в любом направлении без изменения положения руки.
• Резак не требует установки огнепреградительных клапанов.

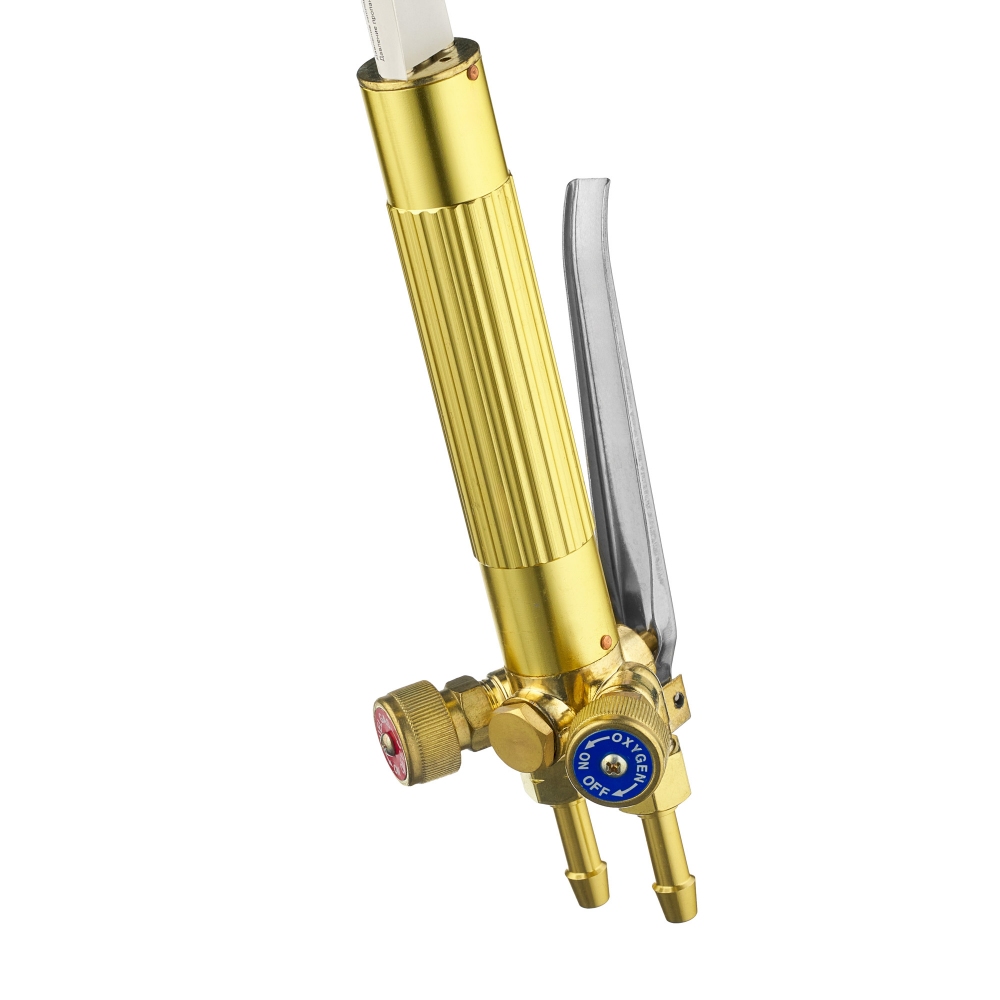

• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм (исполнение 180° – диаметром 9 мм) без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

• Резак удлиненный Р3-345ПУ – 1 шт.
• Мундштук пропановый №2П – 1 шт.
• Ниппель универсальный диаметром 6/9 мм (исполнение 180° – диаметром 9 мм) – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.
