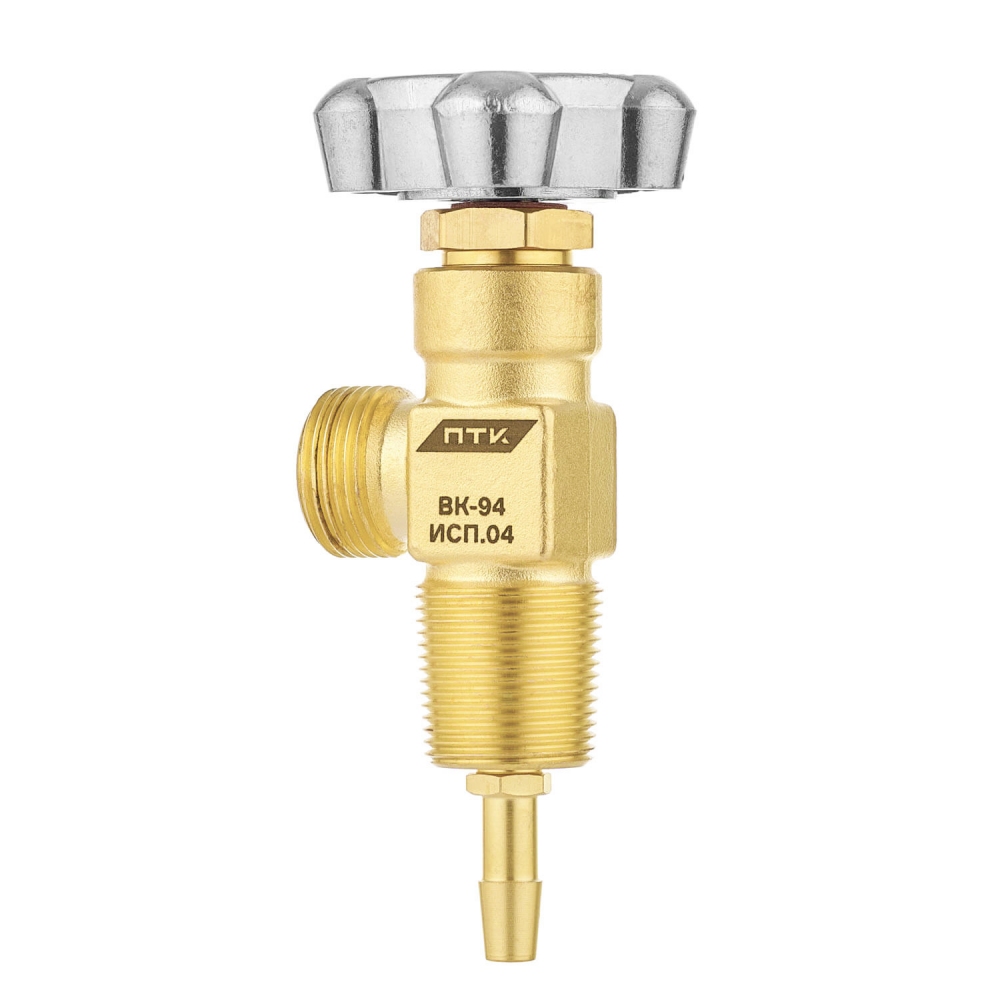

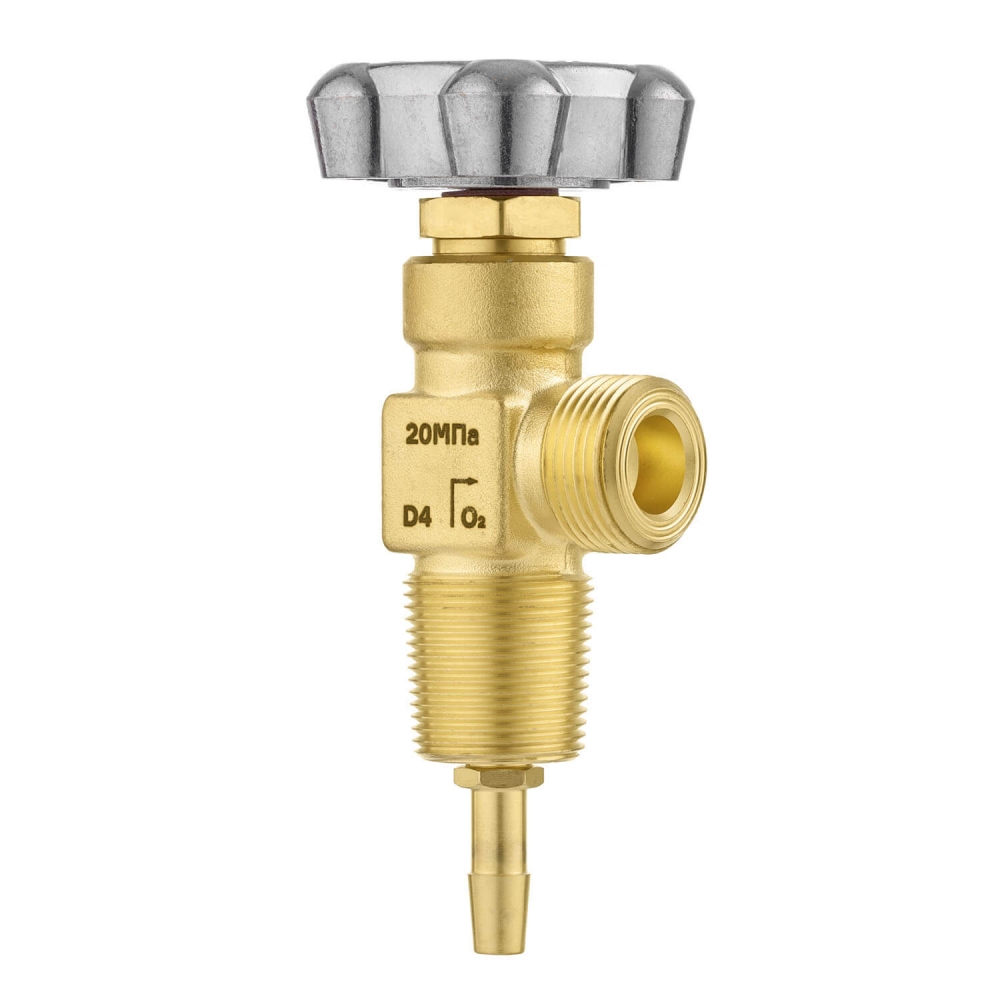

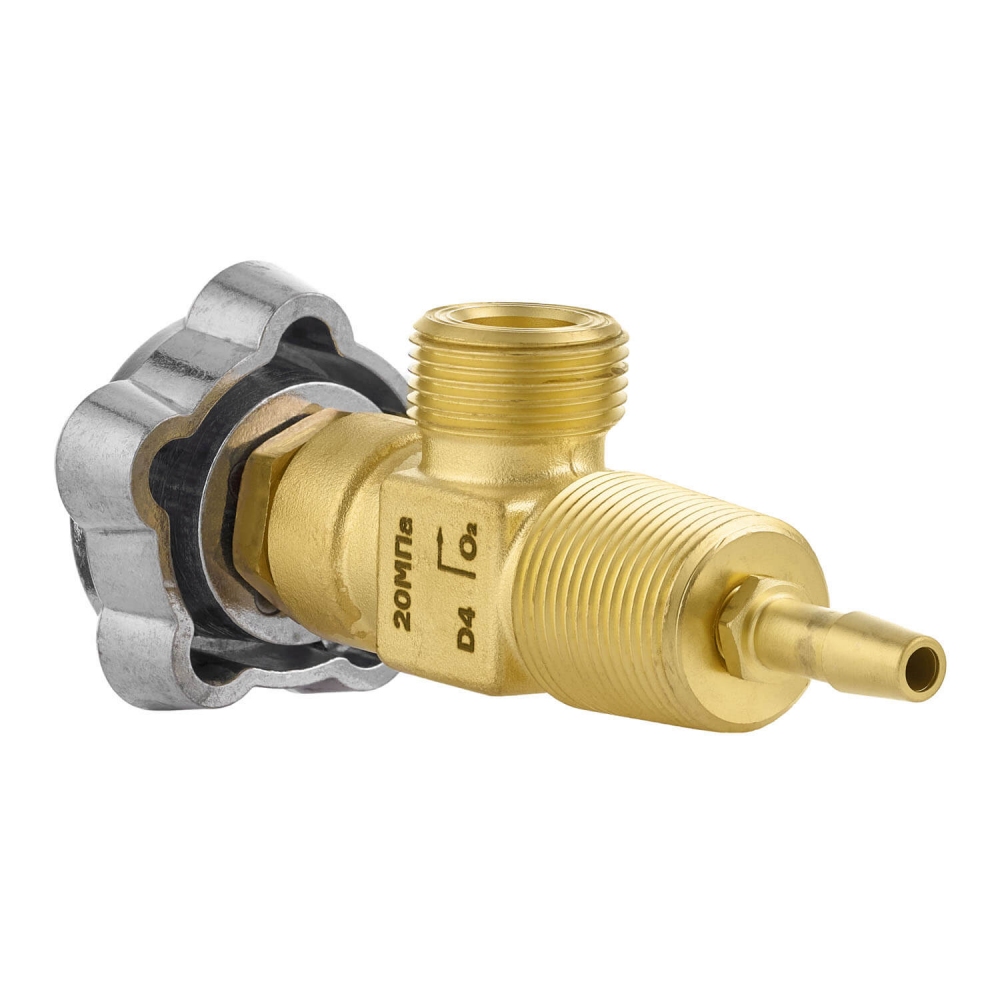

Вентиль кислородный ПТК ВК-94 исполнение 04

Вентиль баллонный ПТК ВК-94 (исполнение 04, ниппель) применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами.

Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 40 литров с рабочим давлением не больше 20 МПа (200 кгс/см²). Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.

Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового ниппеля соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.

В нижней части корпуса имеется отверстие с резьбой М10х0,75 для установки ниппеля ⌀9 мм по резьбе М10х0,75 на вентиль ВК-94 исп. 04, на который крепится специальная трубка для смешивания смеси различных газов при заправке в баллон.

В комплекте с вентилем входит ниппель, установленный по резьбе на вентиле ВК-94 исп. 04, на который надевается специальная трубка для смешивания смеси различных газов при заправке в баллон.

Комплектация:

• Вентиль кислородный ВК-94 исп. 04 в сборе с ниппелем – 1 шт.
• Руководство по эксплуатации – 1 шт.
