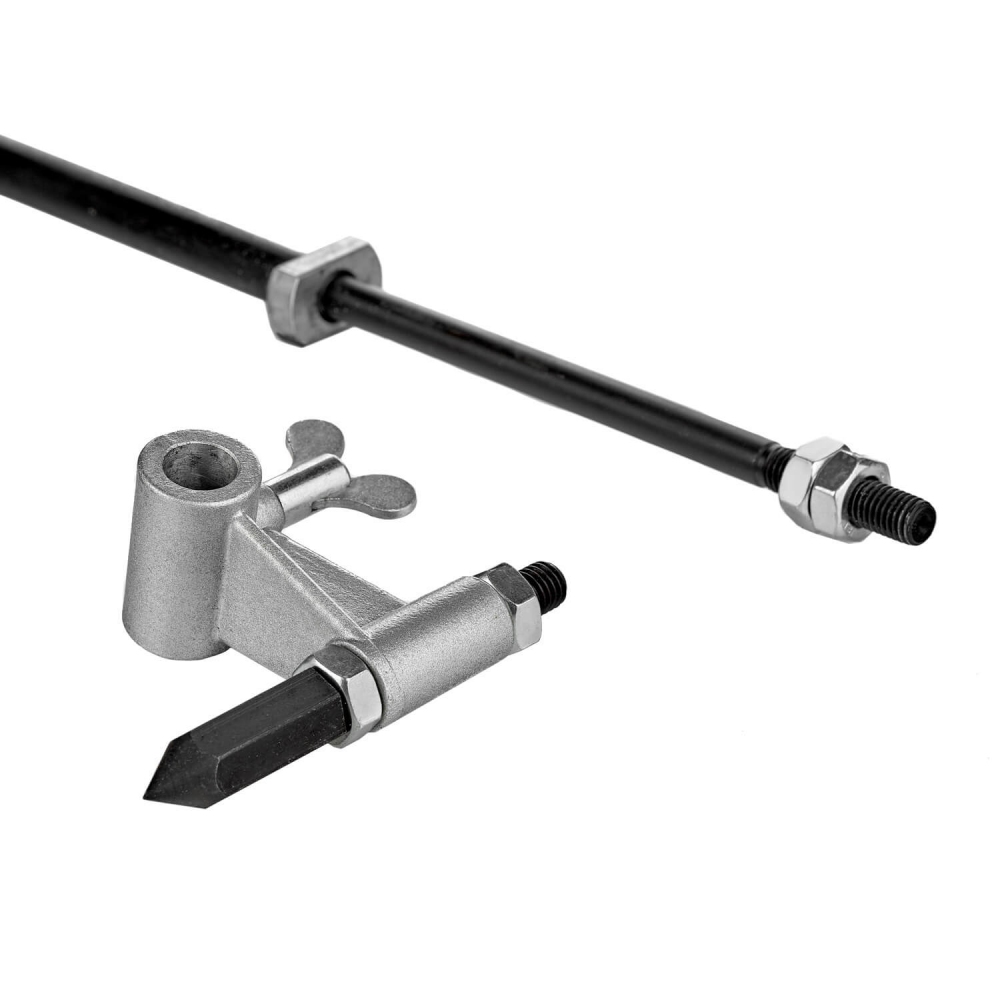

Циркульное устройство для машин CG-30 и CG-100

При использовании циркульного устройства машины термической резки CG-30 с 1 резаком и CG-100 с 2 резаками могут двигаться по кругу и осуществлять вырезку отверстий и фланцев в листовом прокате диаметрами от 200 до 2000 мм.

Штанга циркульного устройства крепится к машине термической резки при помощи гайки с резьбой М10х1,5. Для центровки нужного диаметра циркульного устройства есть фиксируемый кернер, который необходимо установить в предварительно определяемый диаметр вырезаемого отверстия. Данное отверстие производится слесарным способом.

Особенности:

В комплект поставки входит базовый штифт и штанга циркульного устройства.
Для резки кругов малого диаметра штангу циркульного устройства вкручивают в корпус машины со стороны газовых резаков, а для резки кругов большого диаметра – с противоположной.
