Трубка калибровочная ПТК
Бренд:
ПТК
Номер: 700.001.004
600руб

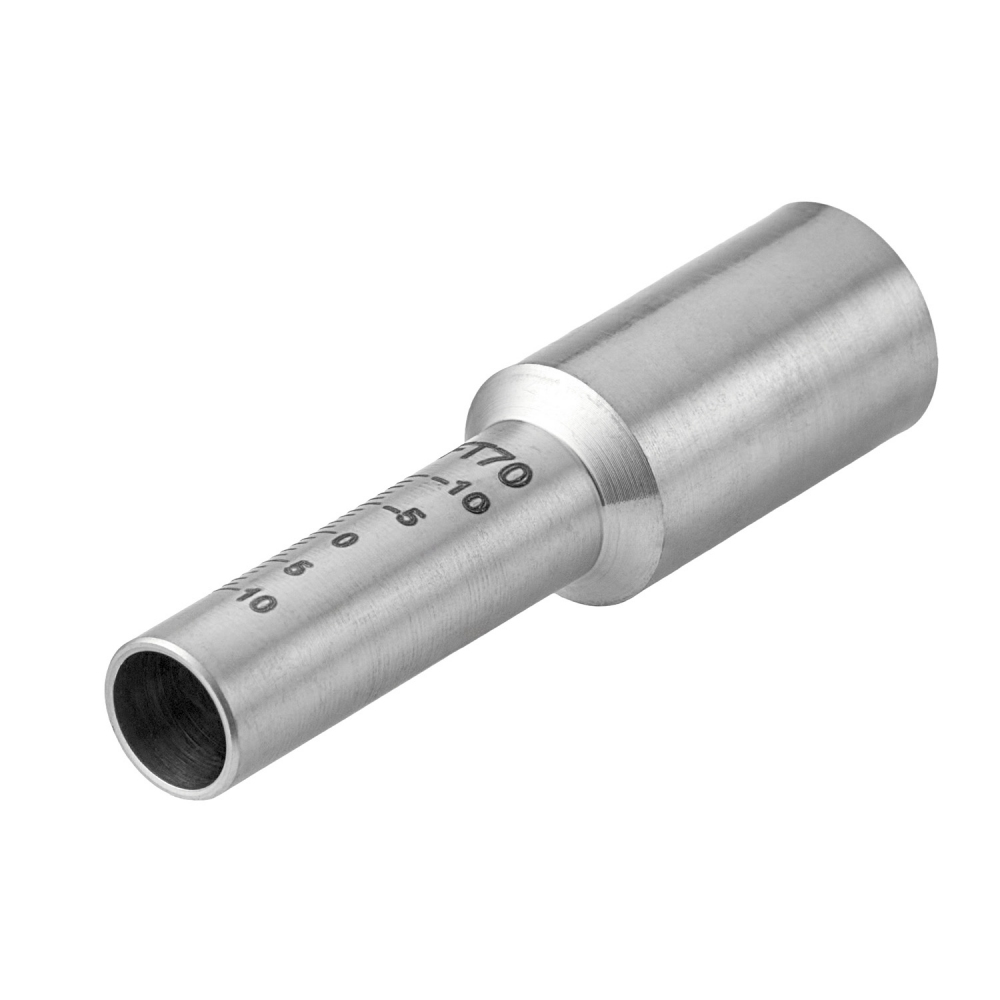

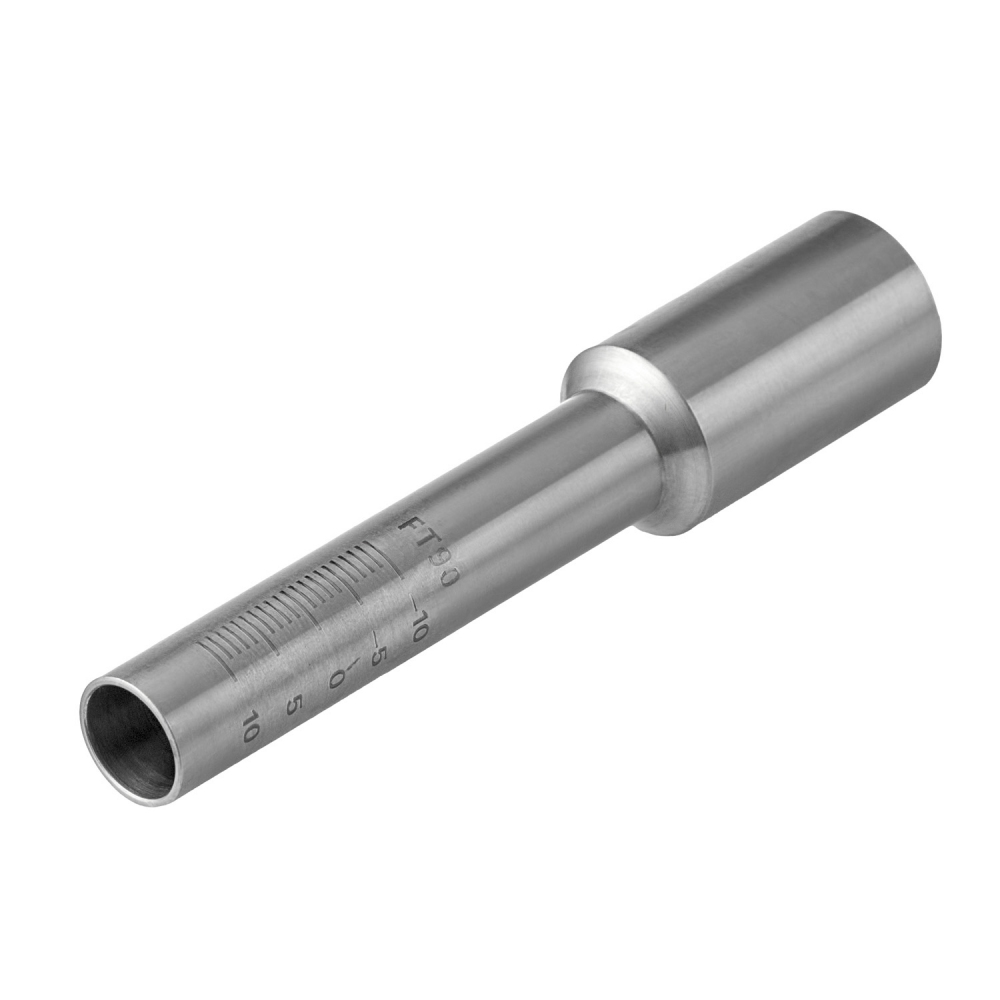

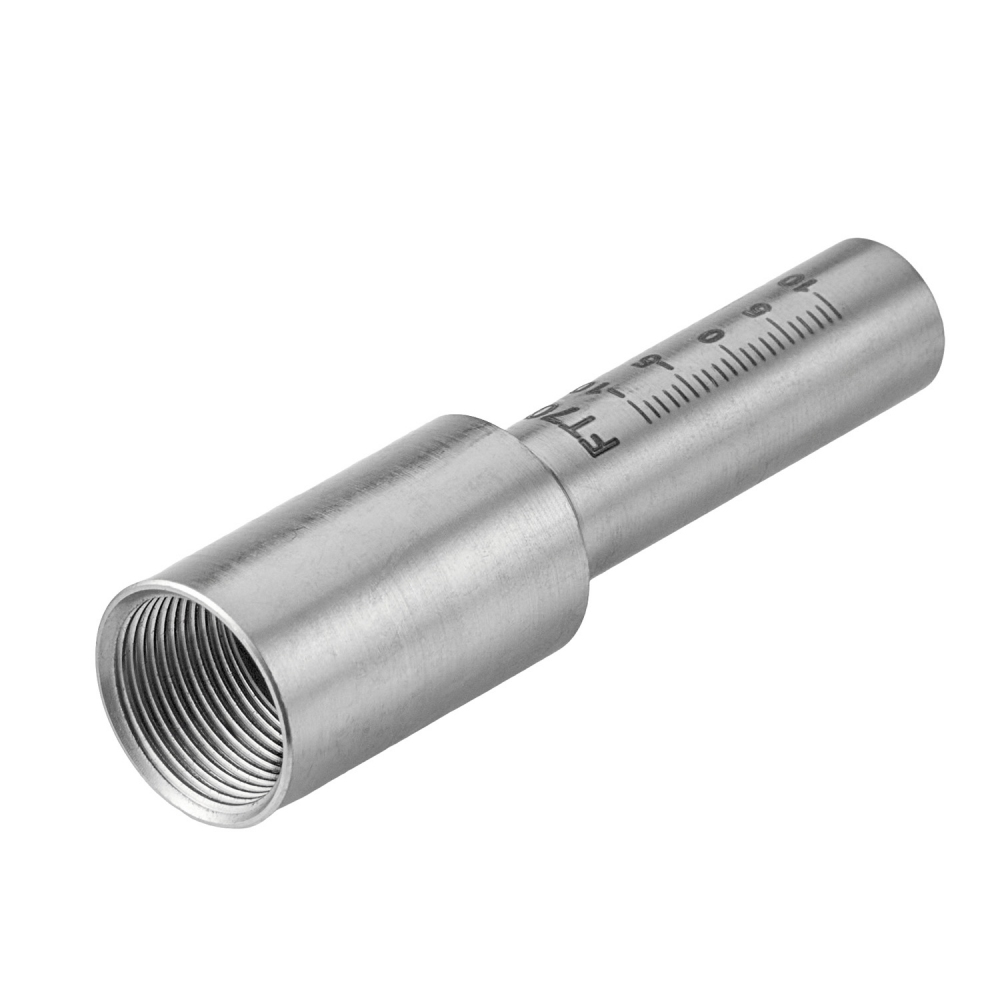

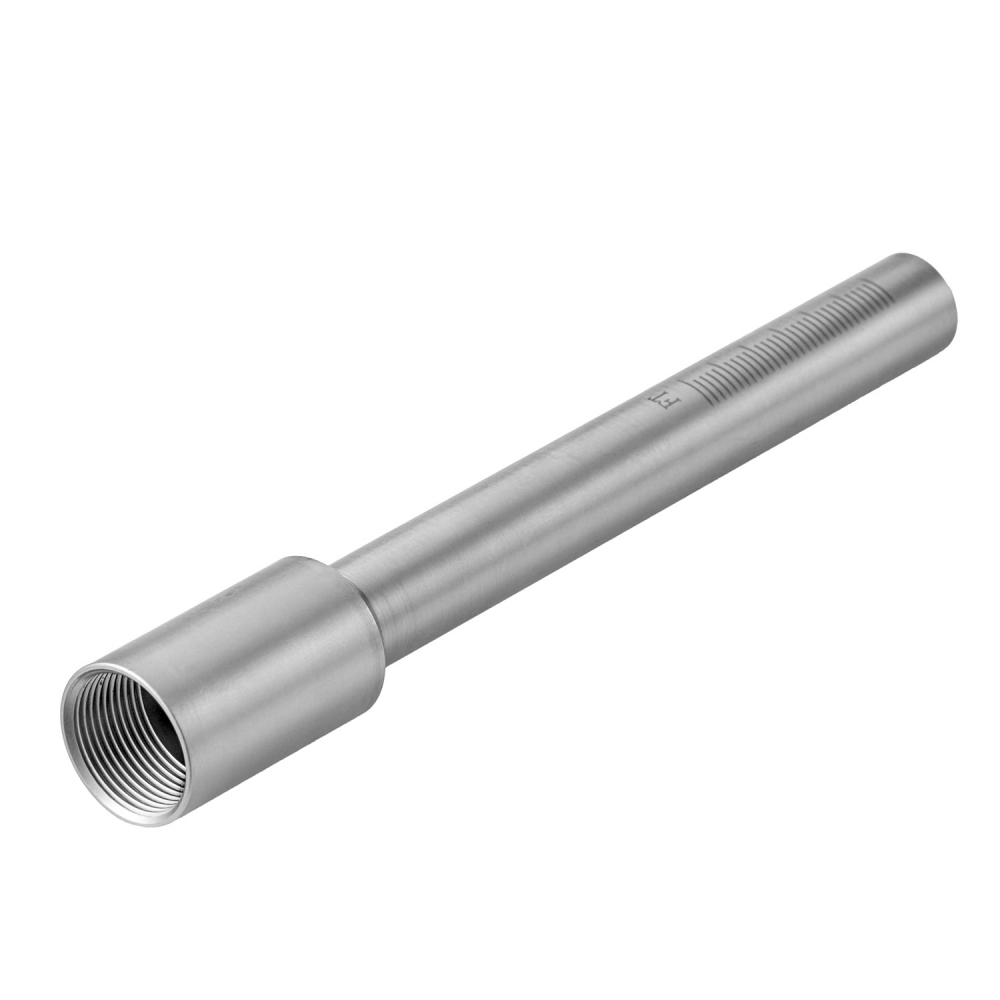

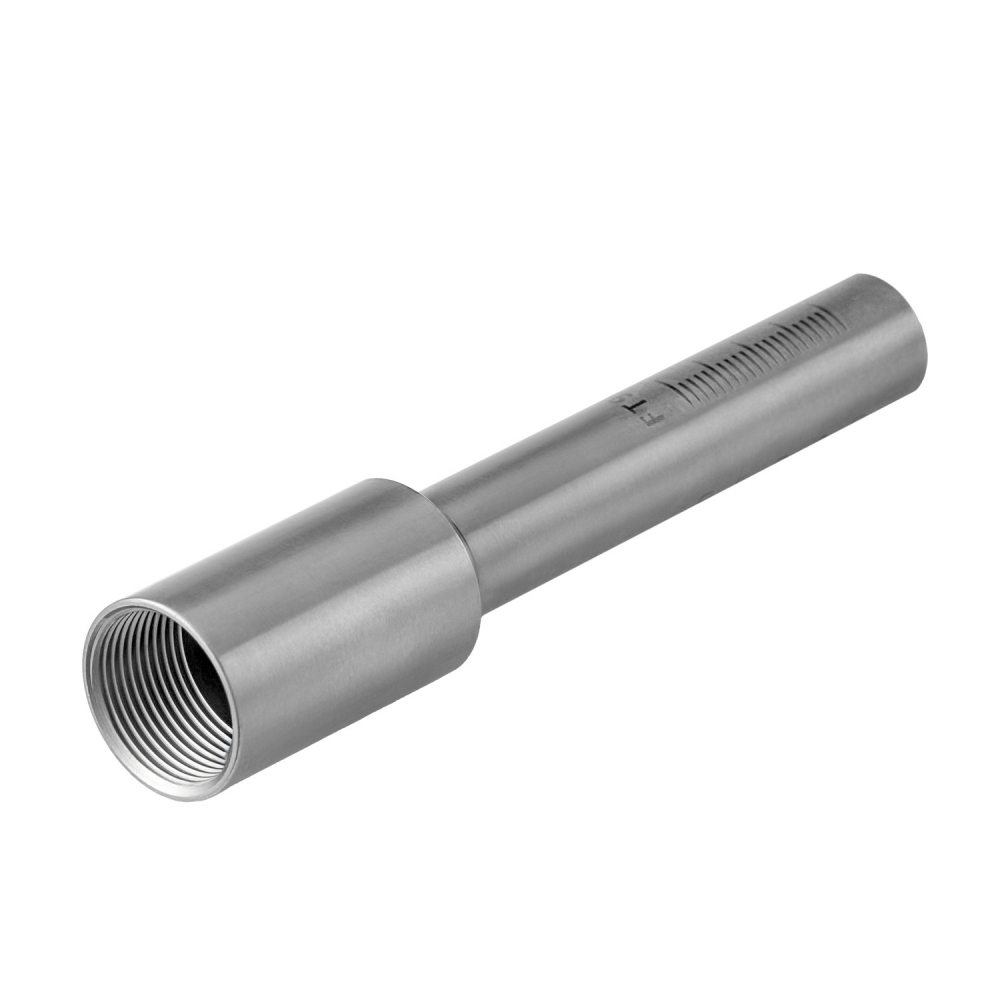

Трубка калибровочная со шкалой FT70 / FT90 / FT107 / FT125 устанавливается в сварочную головку лазерного пистолета. Длина трубки 70 / 90 / 107 / 125 мм. Внутренняя резьба М16. Необходима для более точной регулировки фокусного расстояния и снижения турбулентности потока защитного газа.
Описание

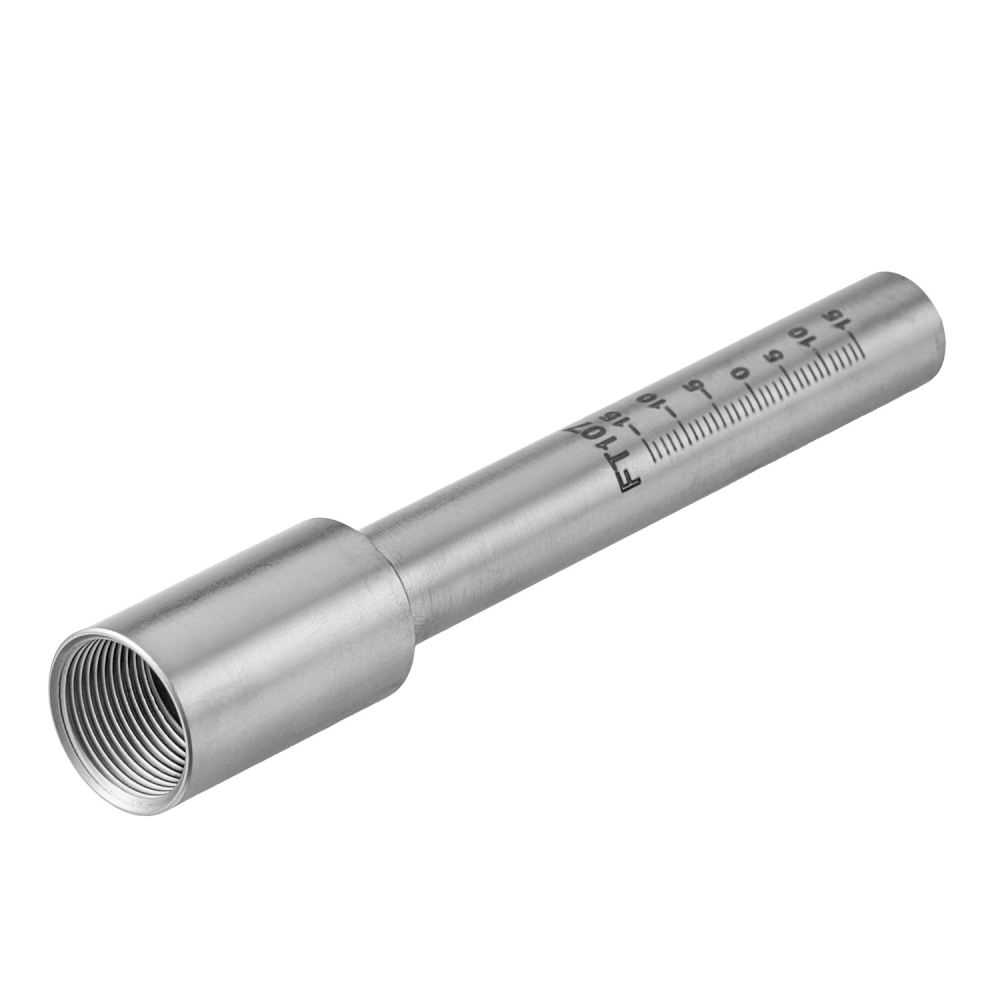

Телескопическая втулка (трубка калибровочная) ПТК применяется в сварочных головках пистолетов для лазерной сварки и резки, используется для коррекции фокусного расстояния и снижает турбулентность потока защитного газа. Втулка изготовлена из высокопрочного сплава, устойчивого к температурным нагрузкам.

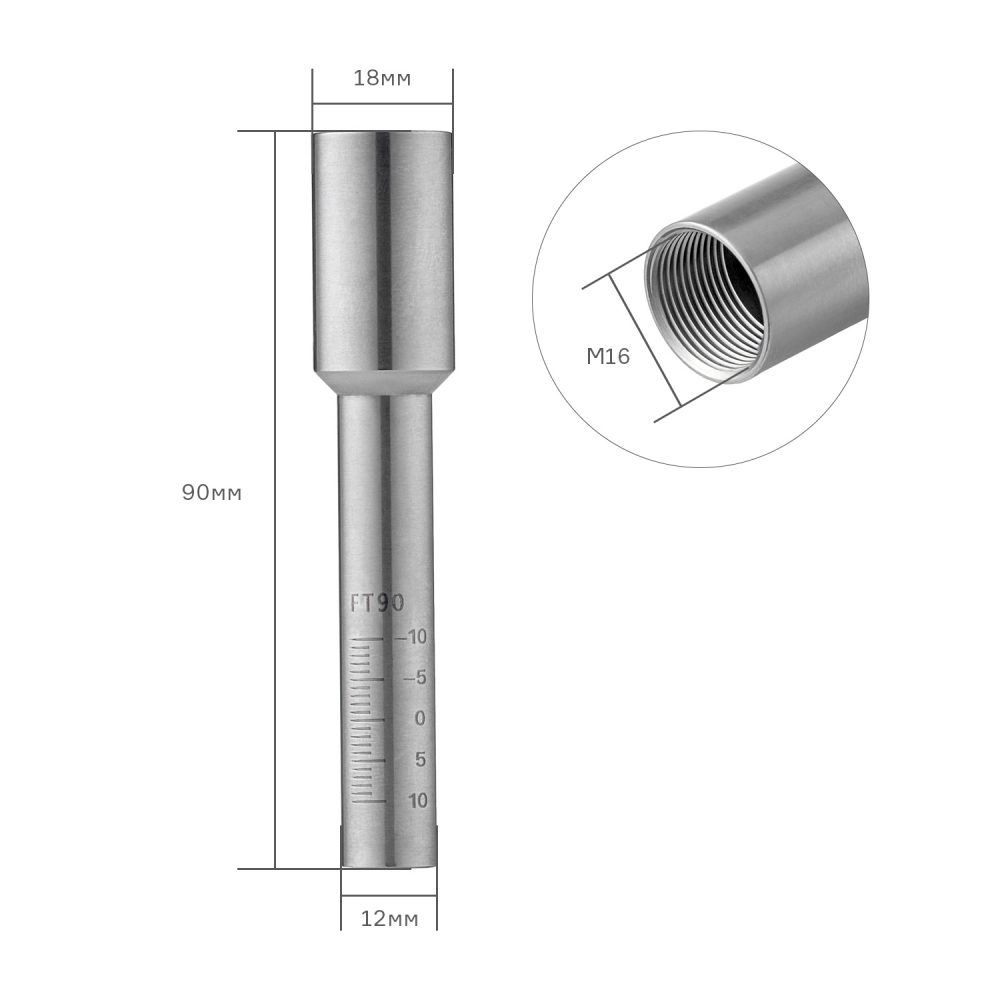

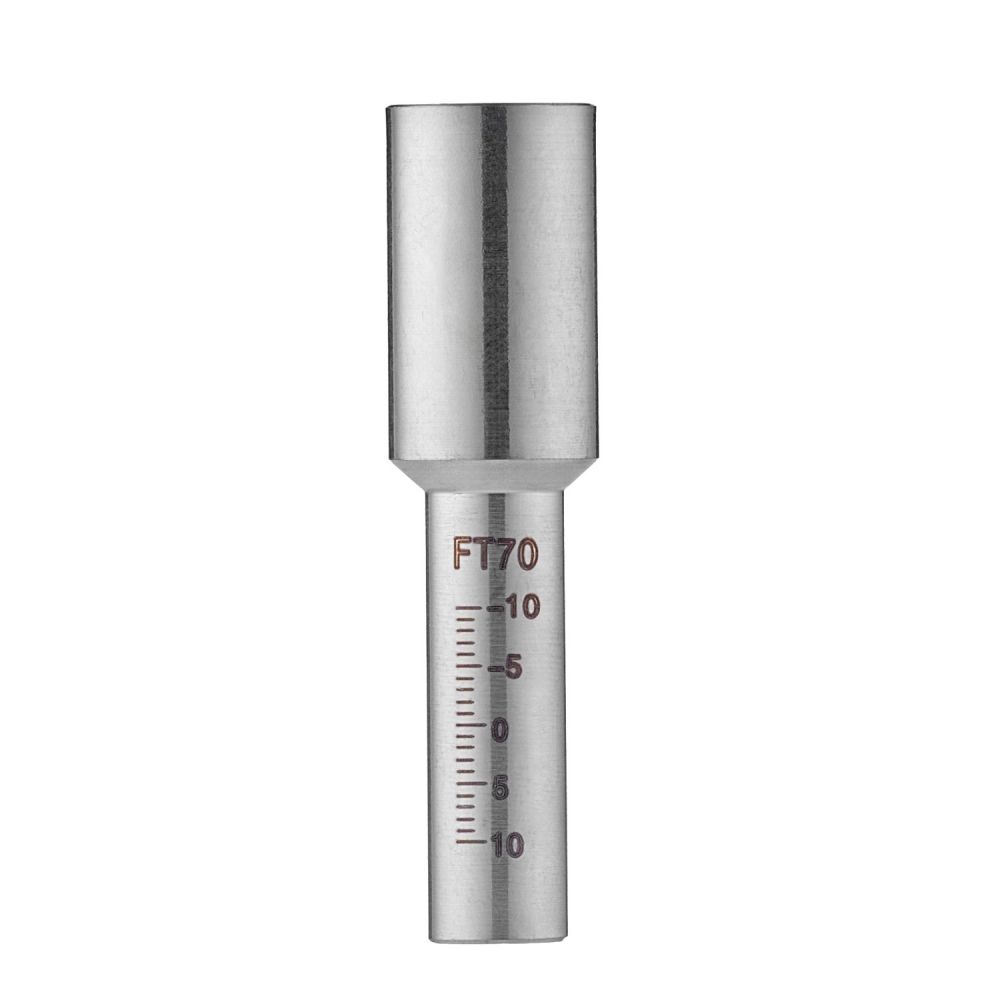

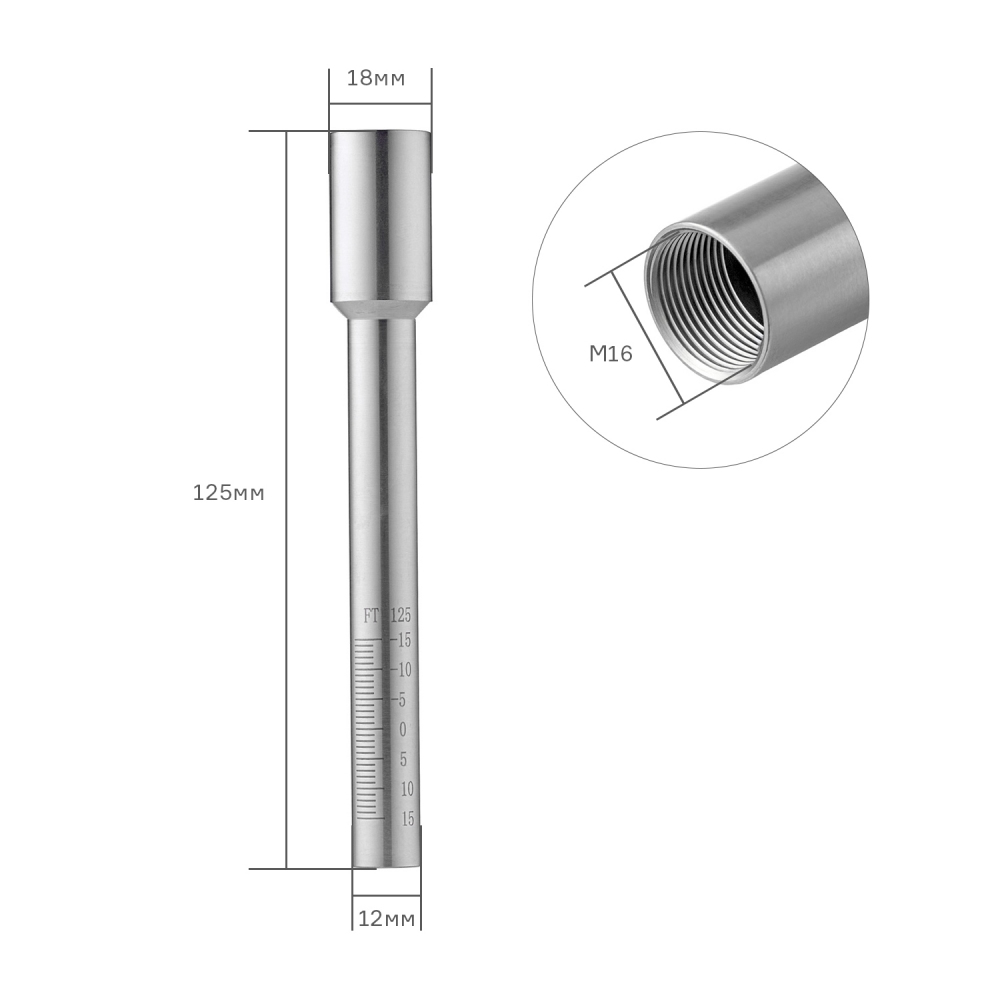

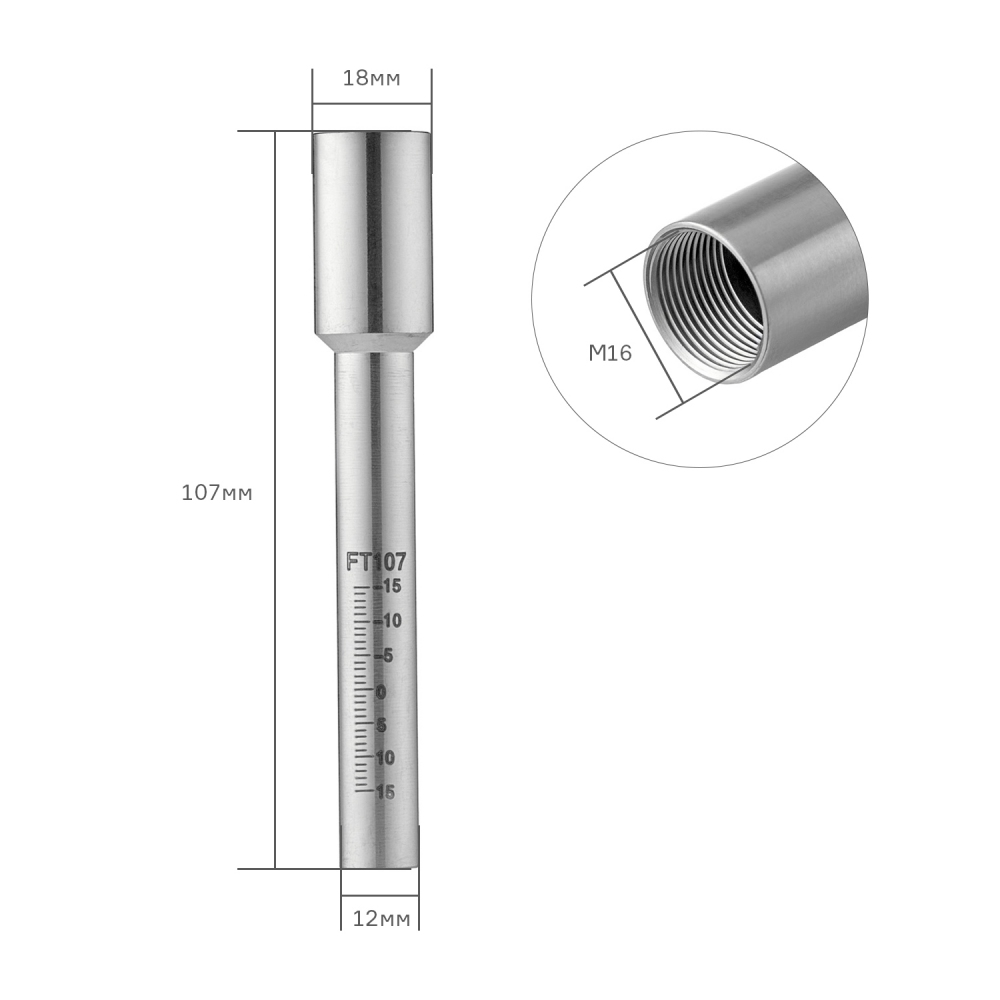

Внутренняя резьба крепления сопел к трубке – M16. Длина трубки 70 / 90 / 107 / 125 мм. Диаметр входной части равен 12 мм, выходной – 18 мм. На телескопической втулке размещена градуированная шкала от -10 до 10. Трубки FT107 и FT125 подойдут для промышленных задач, где требуется увеличенное расстояние между соплом и сварочной зоной и глубокое проникновение в сварочную ванну.
Совместимость по длине
- FT70 (70 мм): пистолеты SUP20S, SUP20T, SUP21S, SUP23S, SUP30S при установленной линзе F150. Изготовлена на заводе RILAND.
- FT90 (90 мм): пистолеты SUP28F, SUP29F при установленной линзе F150. Изготовлена на заводе Demark.

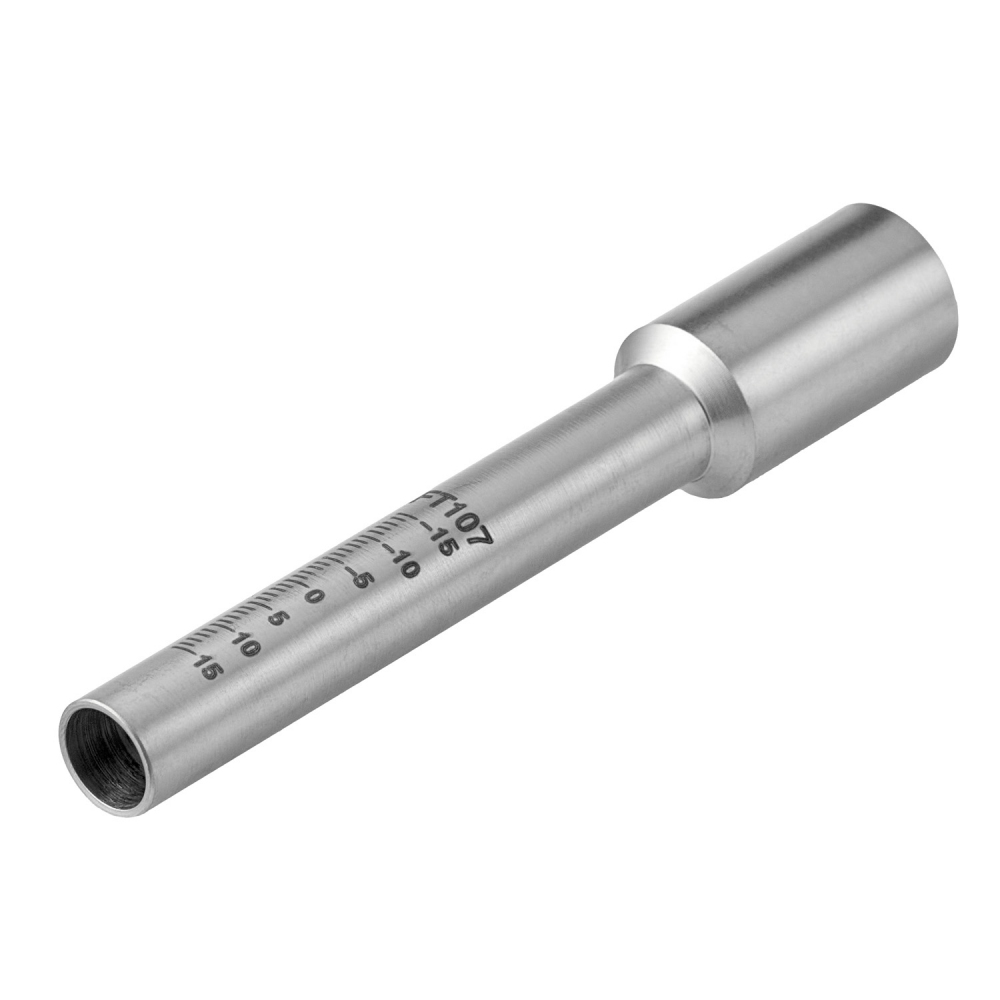

- FT107 (107 мм): пистолеты SUP20S, SUP20T, SUP21S, SUP23S при установленной линзе F200. Изготовлена на заводе RILAND.

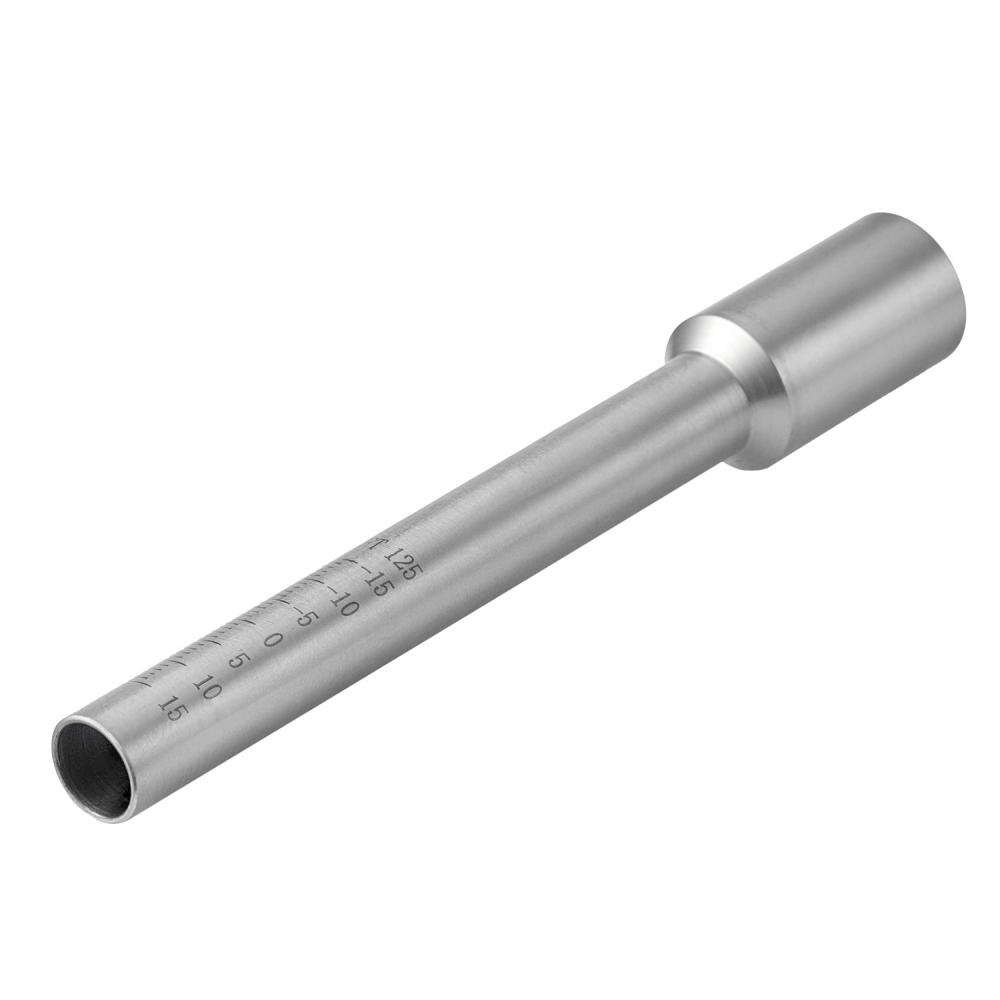

- FT125 (125 мм): пистолеты SUP21T, SUP23T при установленной линзе F200. Изготовлена на заводе Demark.
Характеристики
Подходит для
SUP20S, SUP20T, SUP21S, SUP23S; SUP20S, SUP20T, SUP21S, SUP23S, SUP30S; SUP21T, SUP23T; SUP28F, SUP29F
Диаметр (мм)
12; 18
Габаритные размеры (ДхШхВ, мм)
70х18х18; 90х18х18; 107х18х18; 125х18х18
Резьба
внутренняя М16
Длина (мм)
70; 90; 107; 125
Масса (кг)
0,037; 0,046; 0,051
Линза
F150 LNS0003; F200 LSR0012
Градуированная шкала
от -10 до 10
