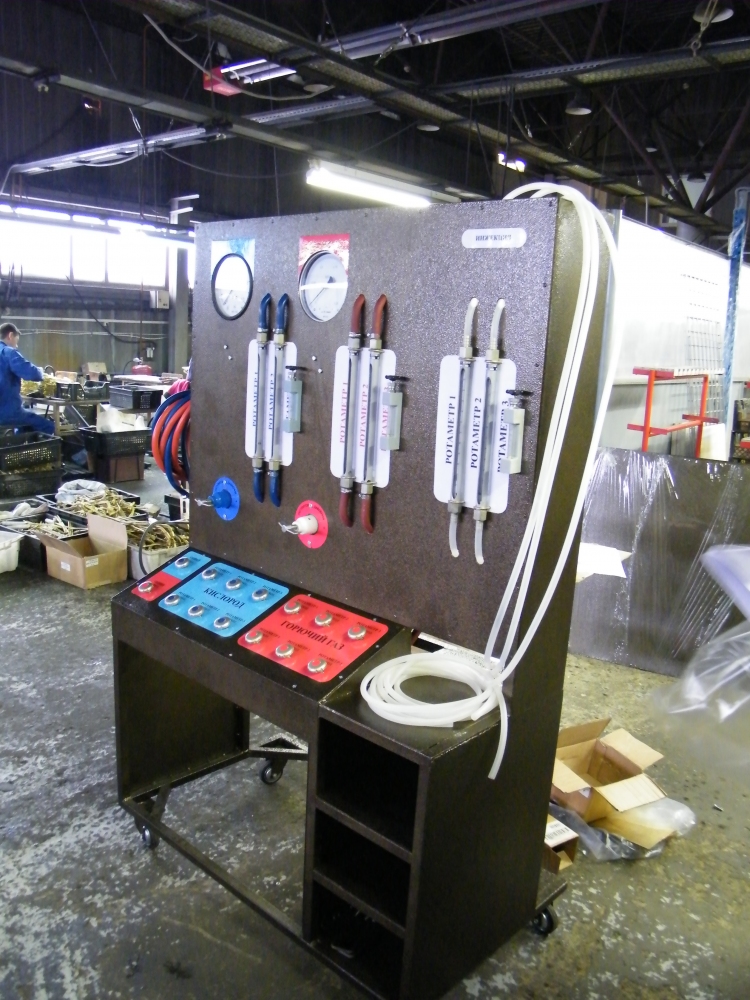

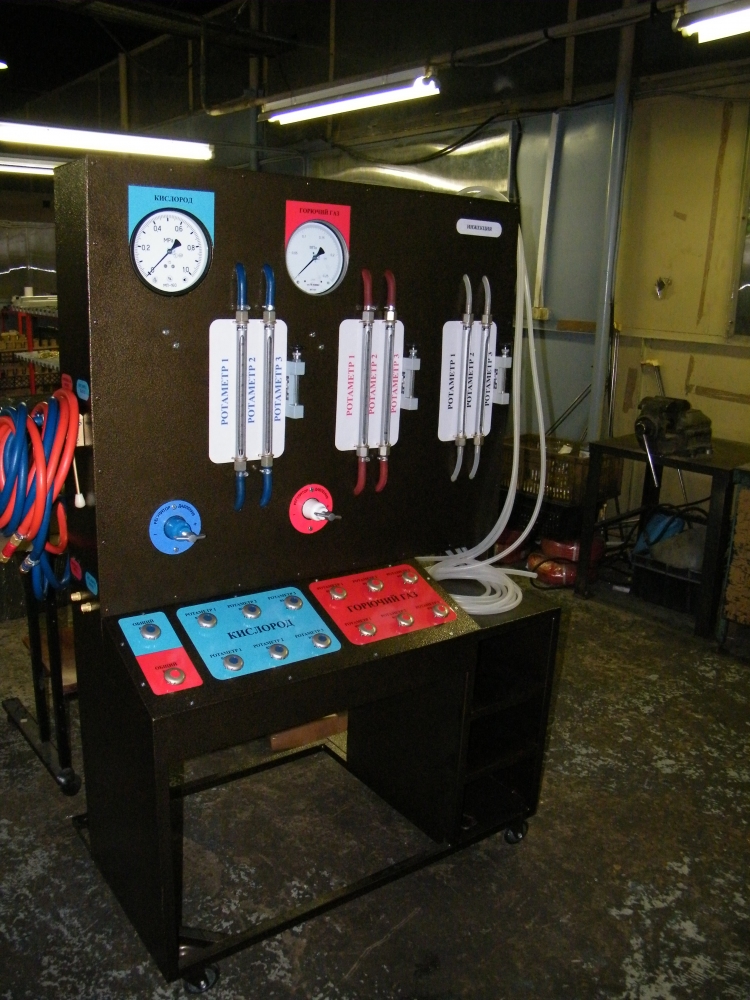

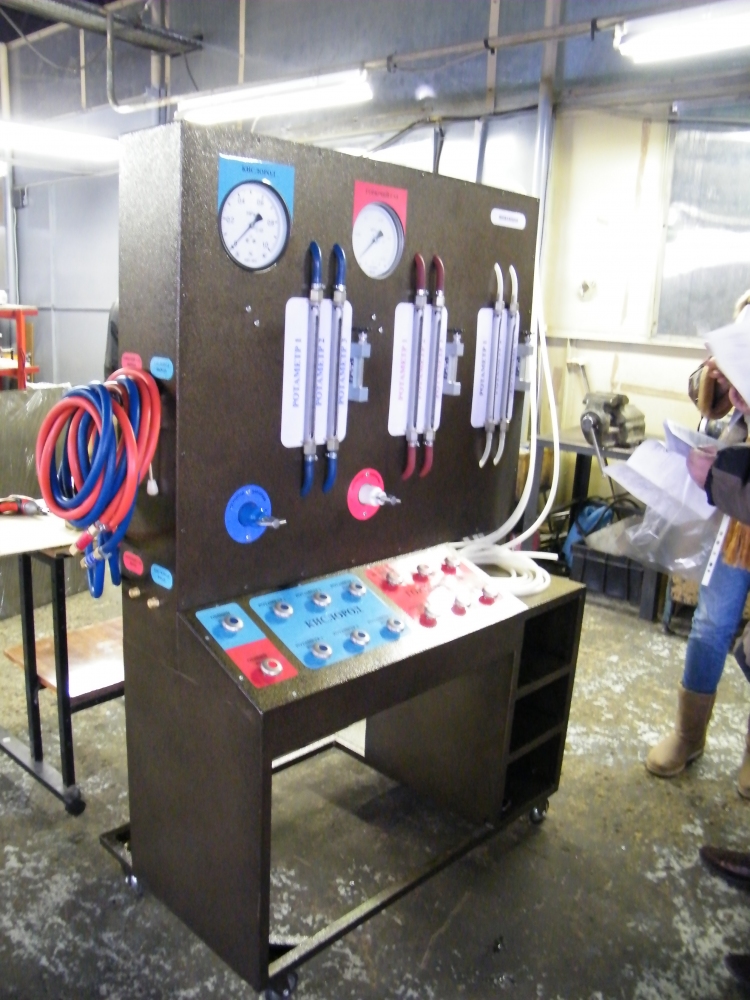

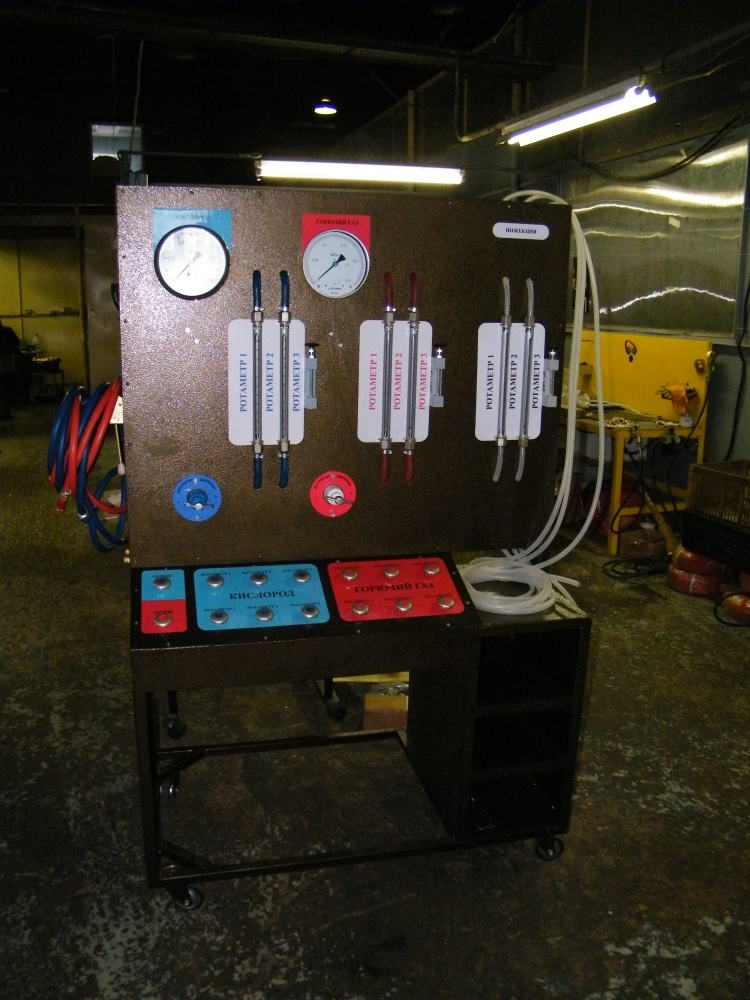

Стенд испытательный СИ-1

Стенд испытательный СИ-1 газосварочный предназначен для испытаний газосварочного оборудования на работоспособность и соответствие требованиям безопасности по ГОСТ 5191-79; ГОСТ 1077-79; ГОСТ 13861-89; ГОСТ 9356-75, позволяет производить калибровку технических манометров. Наличие стенда позволяет производить указанные проверки собственными силами безопасность работ без привлечения сторонних организаций,  соблюдая требования стандартов.

Стенд испытательный СИ-0.11в настоящее время не производится.

Контролируемые параметры:

1. Относительный перепад давления режущего кислорода при Рмах=6,0 кгс/см2.

• Р1 – резаки для разделки стали (3 – 100 мм) – перепад не более 15%.
• Р2 – резаки для разделки стали (3 – 200 мм) – перепад не более 20 %.
• Р3 - резаки для разделки стали (3 – 300 мм) – перепад не более 35 %.

2. Расходы газов при установленных значениях давлений для линейки мундштуков (Расход кислорода обеспечивают при полностью открытых вентилях горючего газа) Рмах=1,5 кгс/см2и подогревающего кислорода Рмах=6,0 кгс/см2).

3. Проверка редукторов в соответствии ГОСТ 13861-89. Рраб/мах=12,5 кгс/см2 ,Рmin=0 кгс/см2. определение коэффициента неравномерности, определение наибольшей пропускной способности.

4. Определение максимальных расходов горючих газов при минимальных давлениях в условиях свободно горящего пламени и наличия режущей струи Qмах=2400 л/час.

5. Определение параметров инжекции (п. 3.10 ГОСТ 5191-79) Q=7.64…1650 л/час.

6. Проверка на герметичность рукава (измерительный прибор/давл.) – ГОСТ 9356-75 Рмах=12,5 кгс/см2.

состоит из газораспределительного щита, защитных клапанов магистралей кислорода и горючего газа.

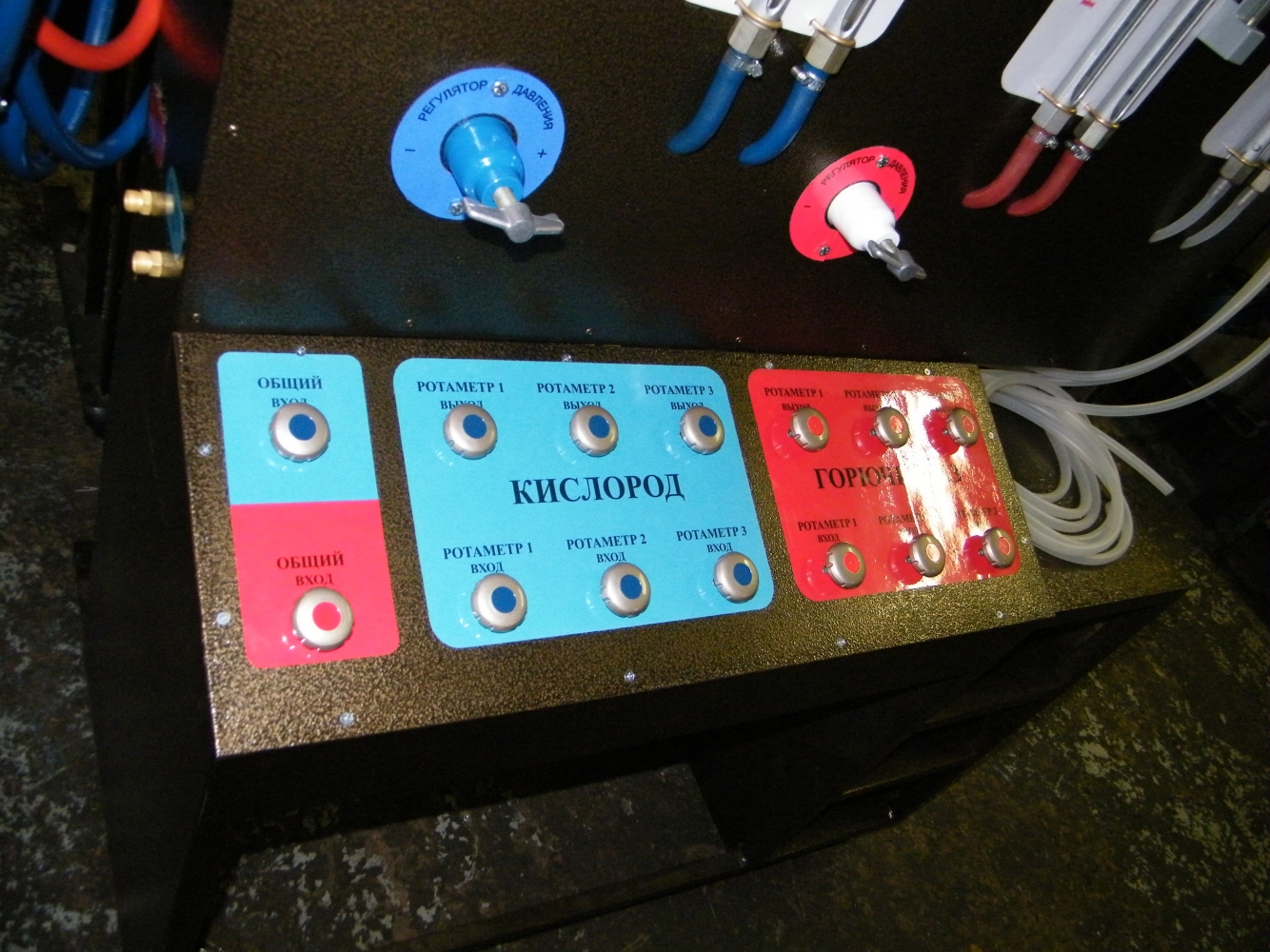

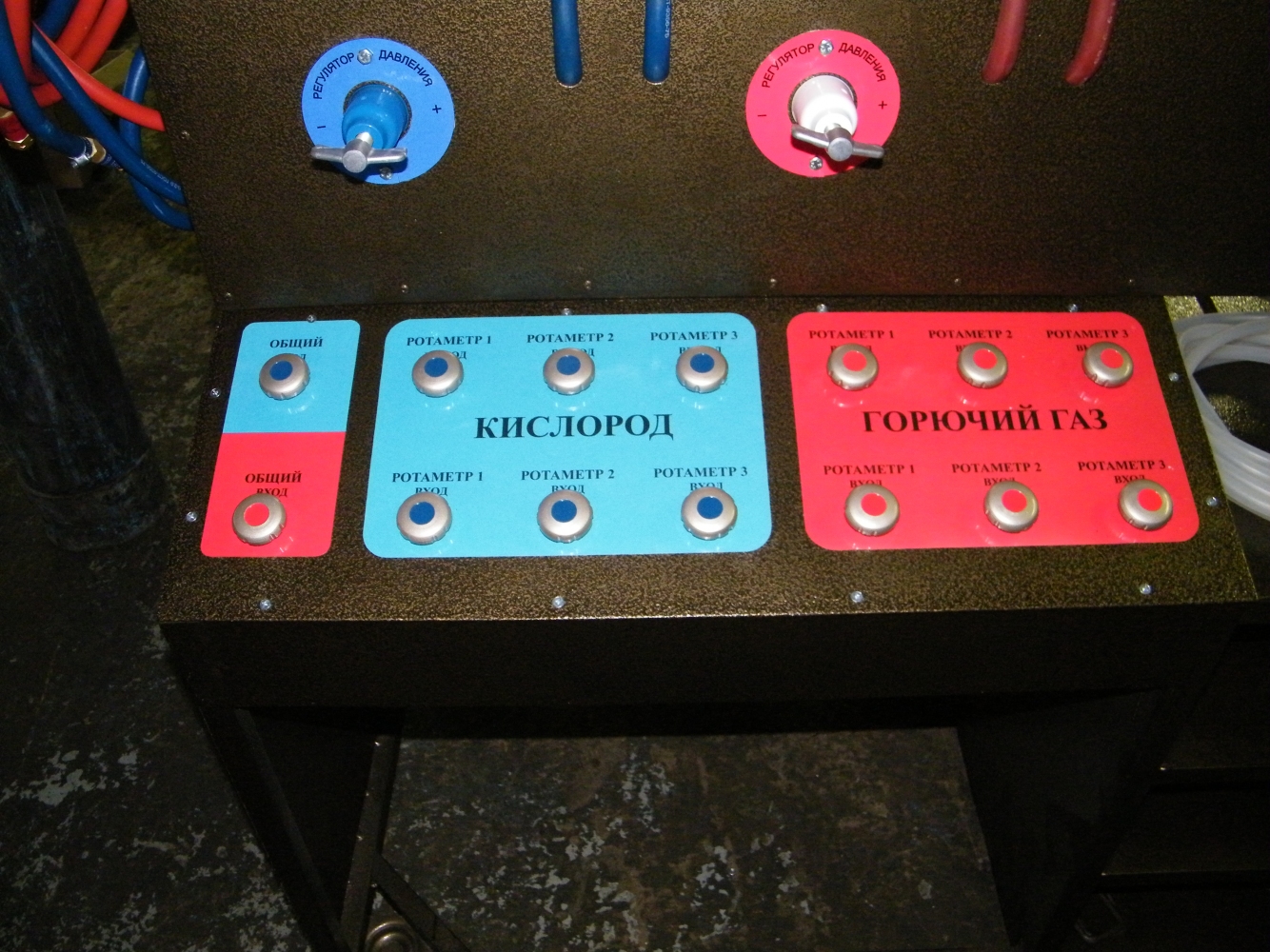

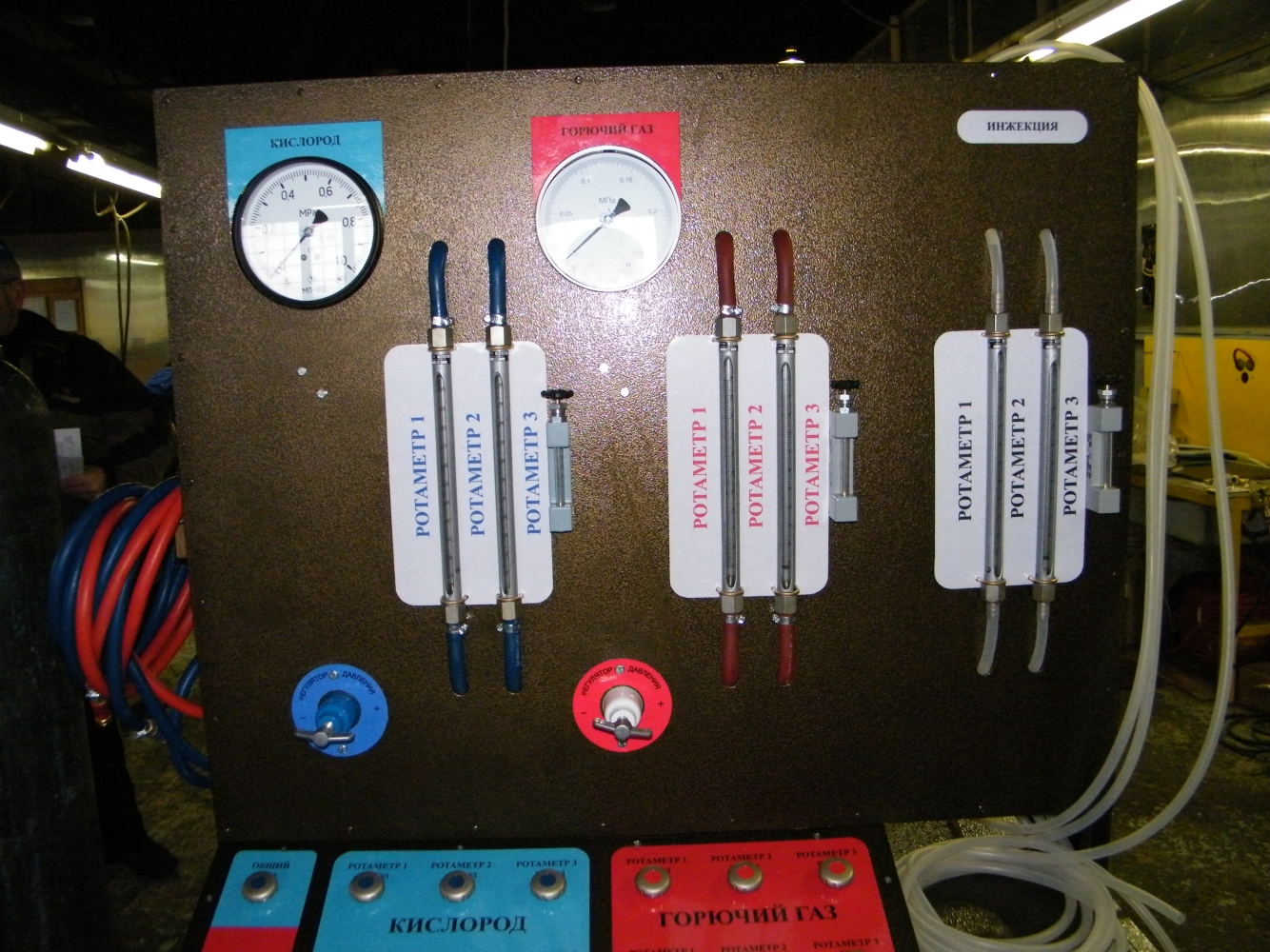

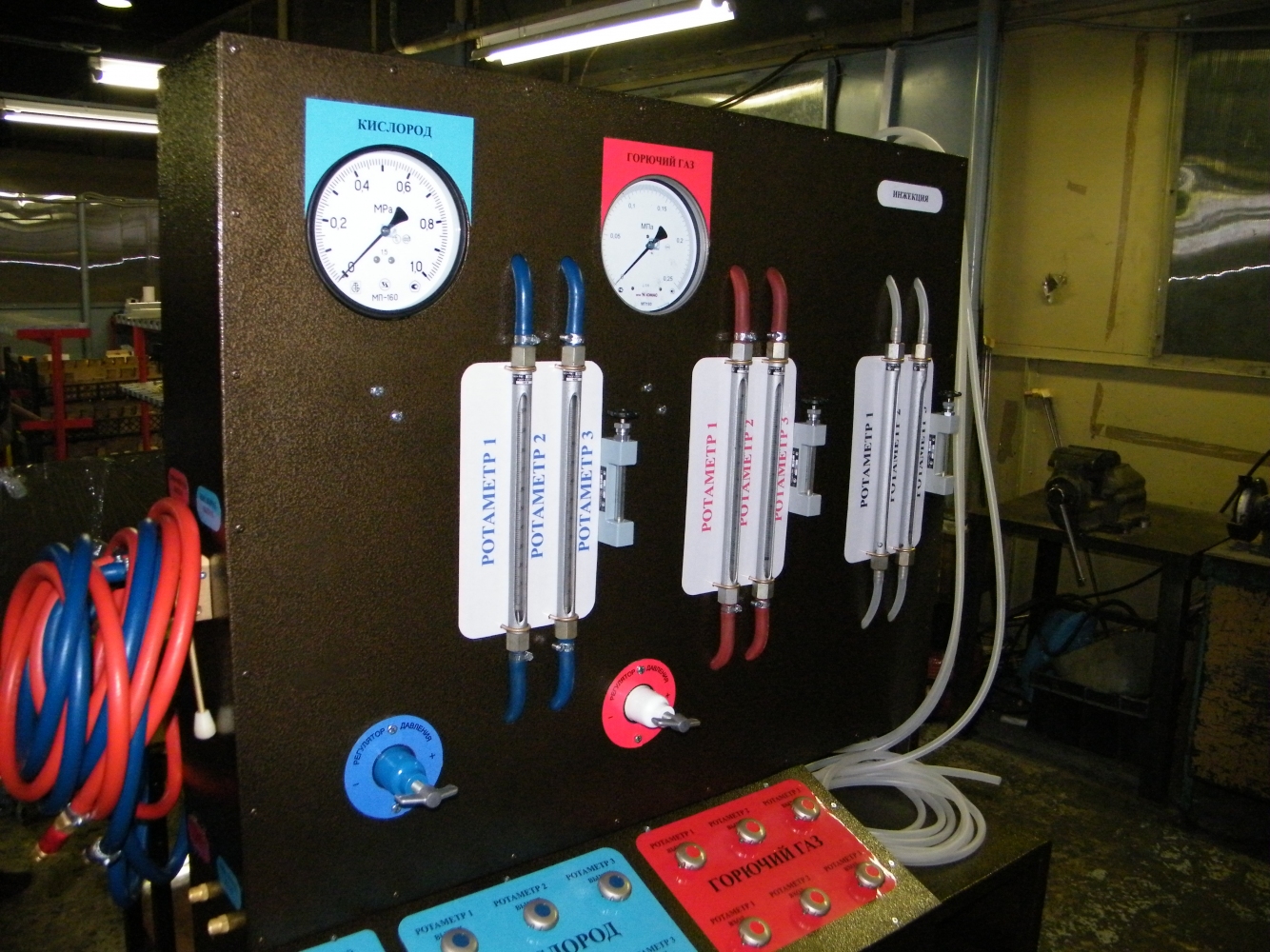

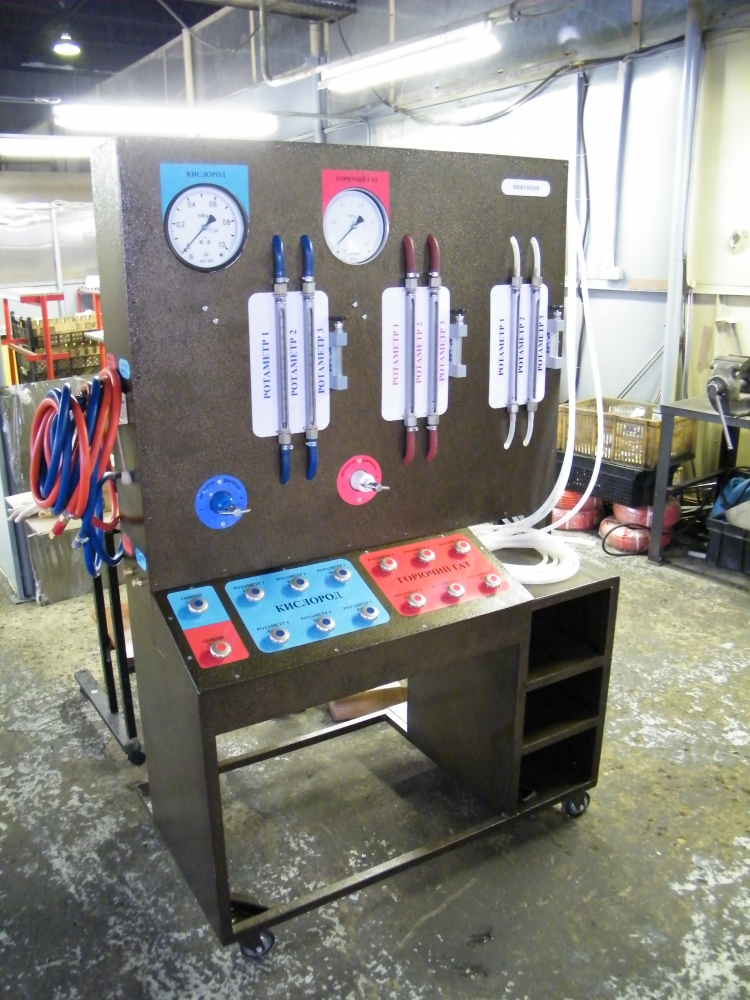

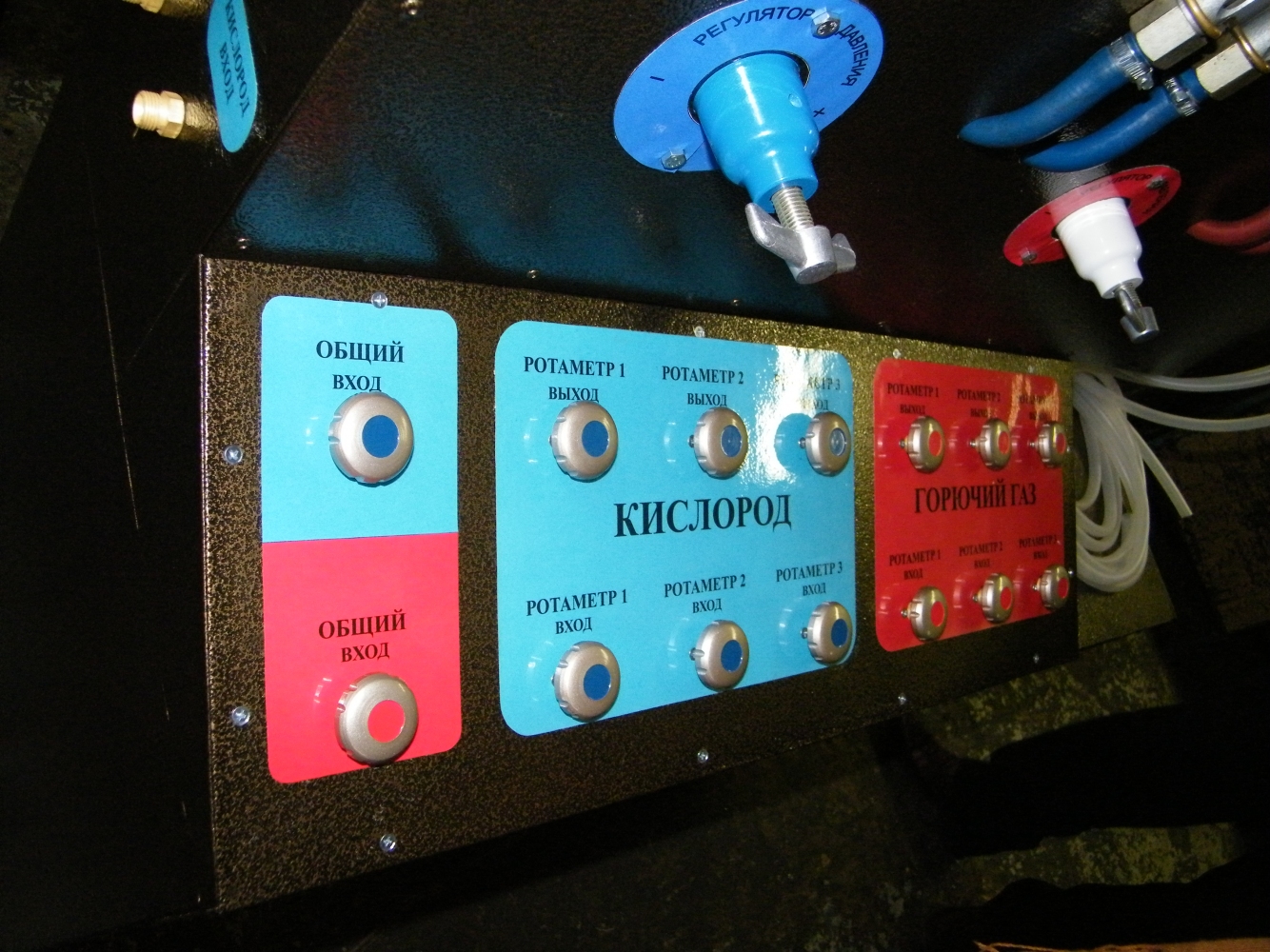

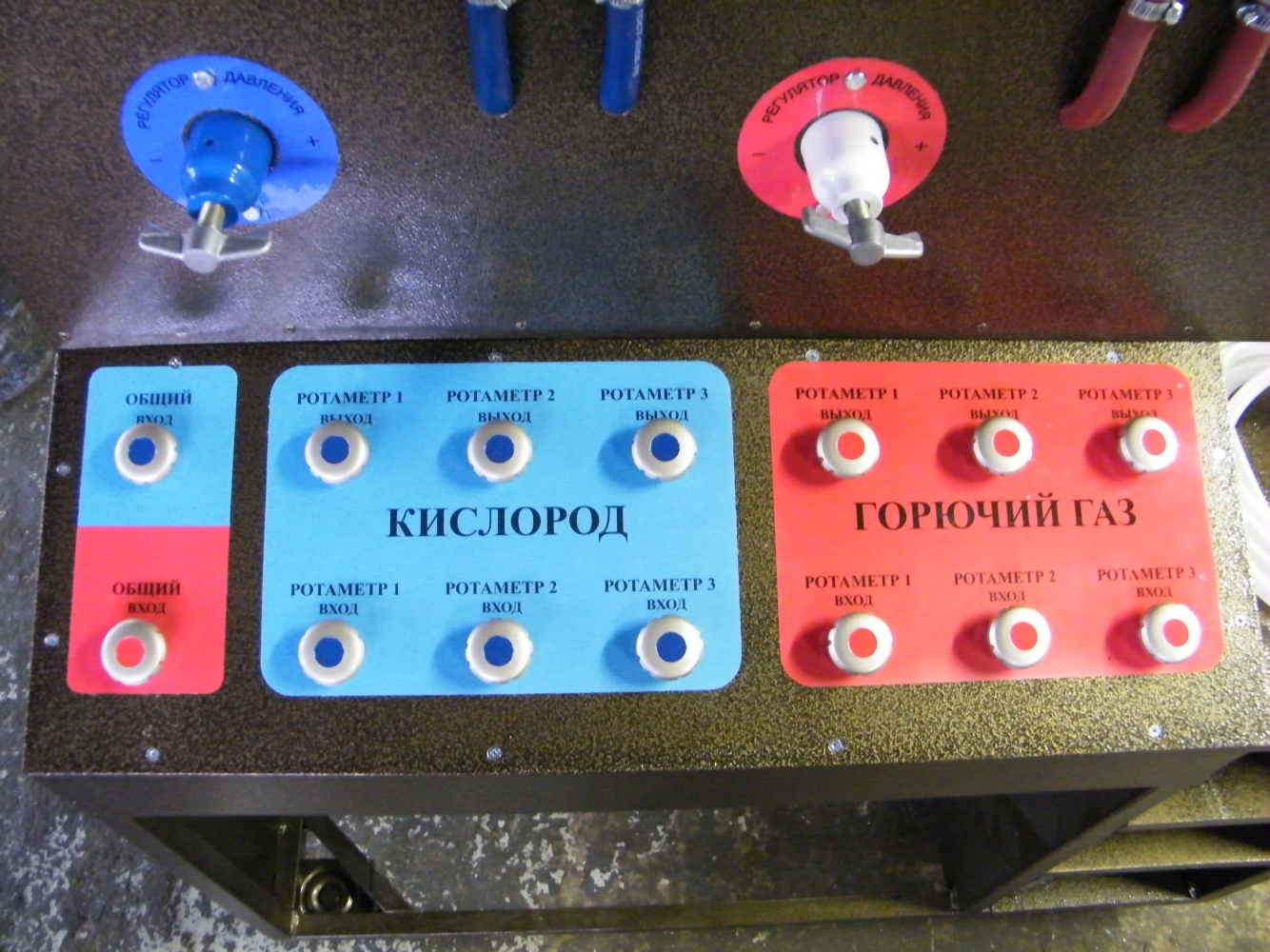

Газораспределительный щит обеспечивает поддержание в процессе испытаний необходимых давлений и расходов газов, и представляет собой  сварную раму, на которой установлена лицевая панель, на которой смонтированы и соединены трубопроводами в определённой последовательности, задающие давление редукторы, измерительные приборы (манометры, ротаметры), запорная арматура и защитные клапаны.

Комплектность:

• Стенд для испытаний.
• Ниппель с дюзой для испытаний редуктора кислородного.
• Ниппель с дюзой для испытаний редуктора пропанового.
• Ванна для проверки на герметичность.
