Смеситель газов ПТК MIXER 4Р (Ar+CO₂)

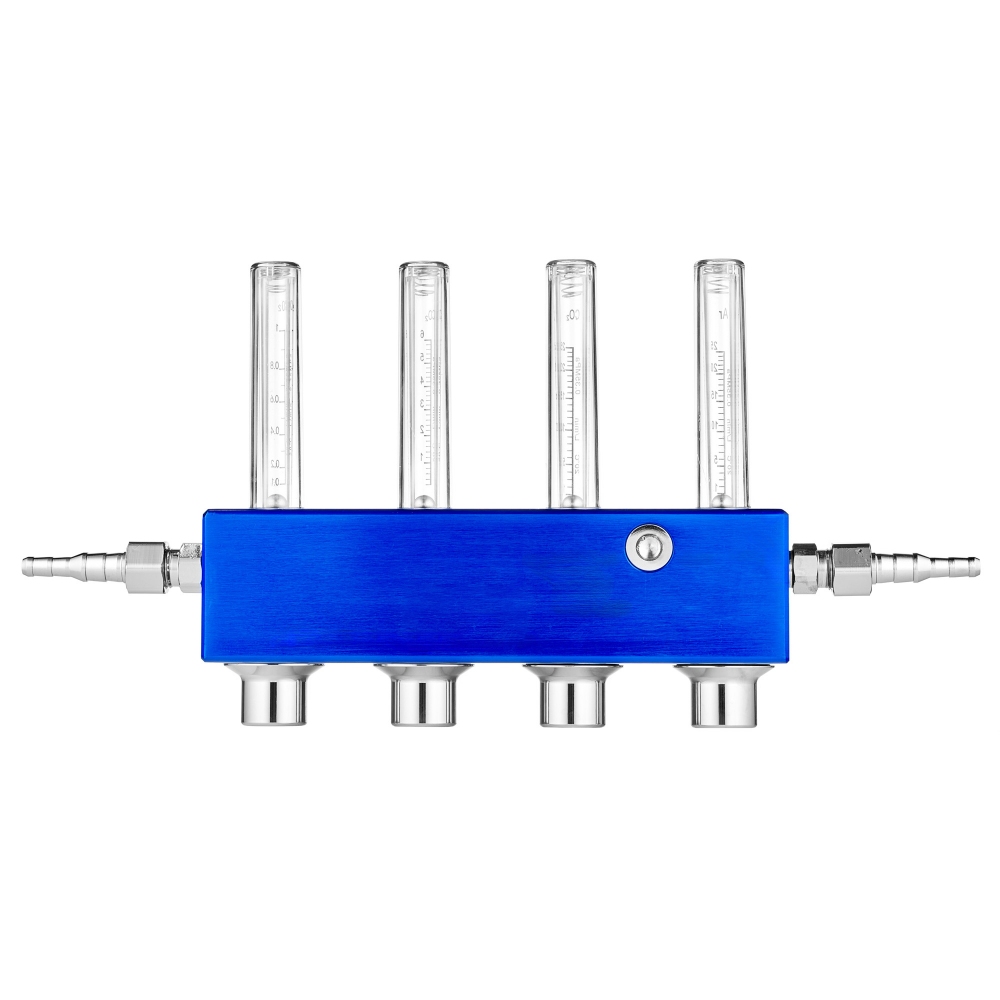

Устройство MIXER 4Р (Ar+CO₂) смешивает углекислоту и аргон в заданных пропорциях. Смеситель газов с четырьмя ротаметр-колбами для газа, за счет этого можно произвести более точную настройку в процентном соотношении для смеси.

MIXER 4Р применяется для сварки тонких металлов (алюминий, титан, нержавеющая сталь, листовая сталь) при TIG и MIG сварке в среде защитных газов. Используется совместно с баллонными редукторами.

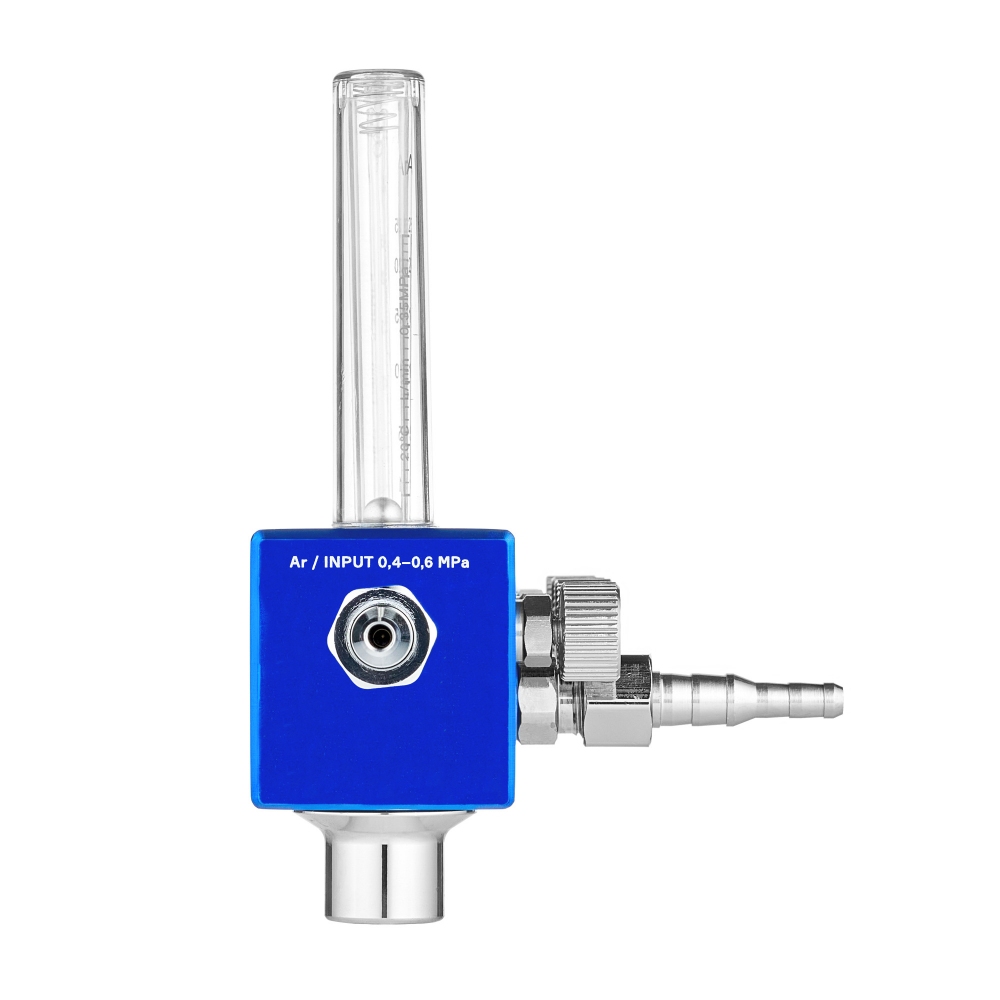

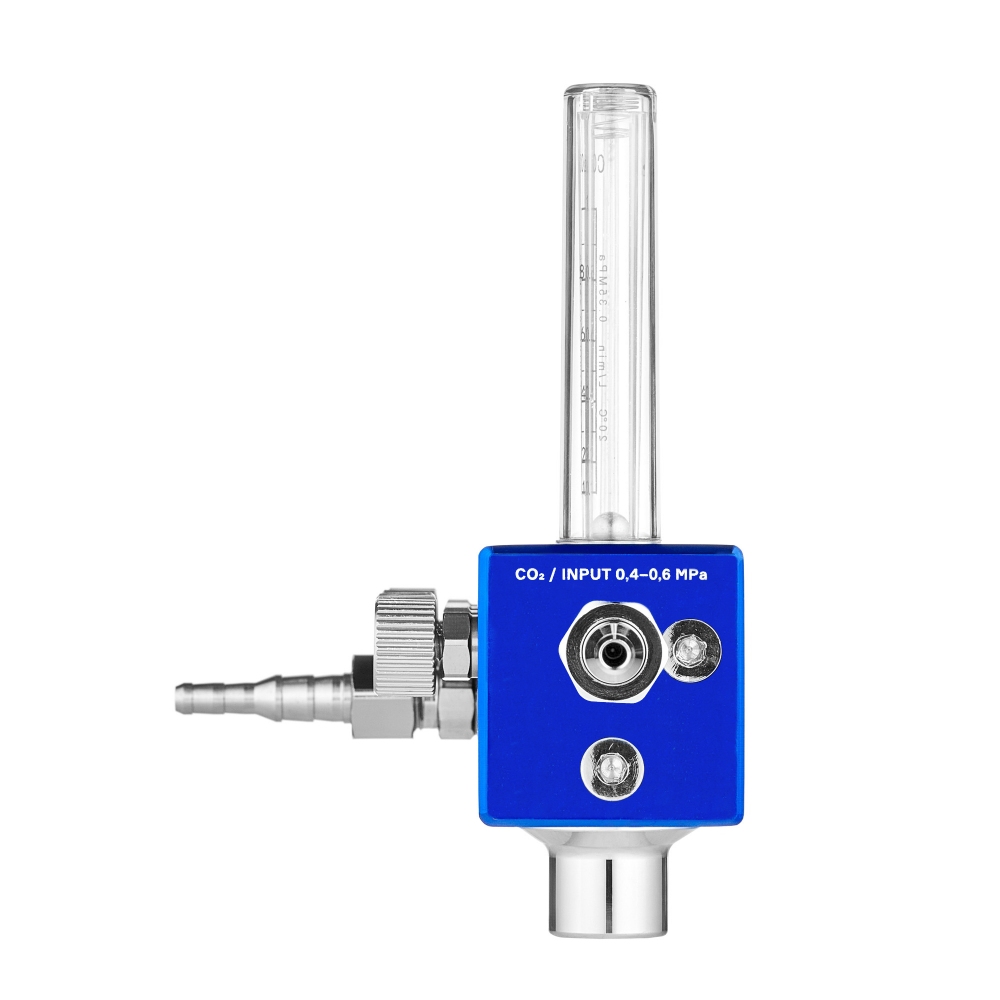

Особенностью данного миксера является техническое решение, где входные газовые штуцеры (Ar и CO₂) оснащены внутренним односторонним клапаном, исключающим переток между источниками входного газа, что позволяет подключать только один защитный газ из соответствующего баллона с редуктором:

• Аргон (Ar) для аргонодуговой сварки TIG сварки.
• Углекислота (CO₂) для полуавтоматической сварки МIG.

Расход подаваемого газа регулируется вентилями на корпусе смесителя и визуально контролируется по шкале ротаметров. В смесителе MIXER 4Р (Ar+CO₂) есть несколько каналов подачи газа.

В канале подачи (Ar) – 25,0 л/мин и (CO₂) – 6,0 л/мин, регулировка общей подачи позволяет повышать или понижать входное давление газа за счёт регулировки задающего винта (винт с потайной головкой под шестигранный ключ находится в крышке), который открывает редуцирующий клапан на необходимое давление входа газа. Два других канала для углекислого газа (CO₂) без регулировки подаваемого входного давления 25,0 л/мин и 1,0 л/мин. Оно является постоянным.

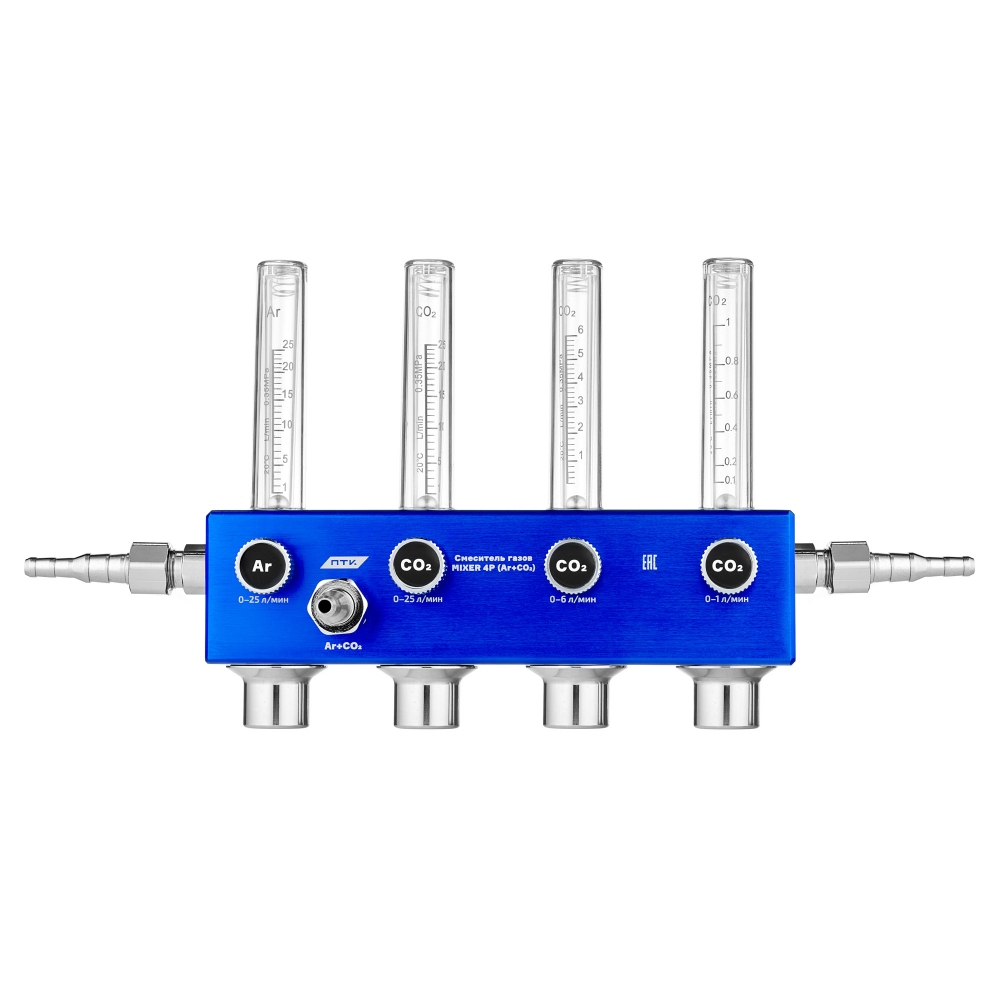

Контроль расхода в смесителе осуществляется по ротаметрам, где максимальные значения расхода:

• Для аргона (Ar) – 25,0 л/мин.
• Для углекислого газа (CO₂) – 25,0 л/мин, 6,0 л/мин и 1,0 л/мин.

Три независимые друг от друга канала для углекислого газа (CO₂) дают возможность производить настройку расхода смеси по необходимости получения готовой пропорции. Градуировка ротаметров (CO₂) – 6,0 л/мин и 1,0 л/мин позволяет производить точный диапазон настроек (особенно малых величин), что очень удобно при получении малых расходов на выходе смесителя.

Комплектация:

• Смеситель газов MIXER 4Р (Ar+CO₂) в сборе – 1 шт.
• Руководство по эксплуатации – 1 шт.
