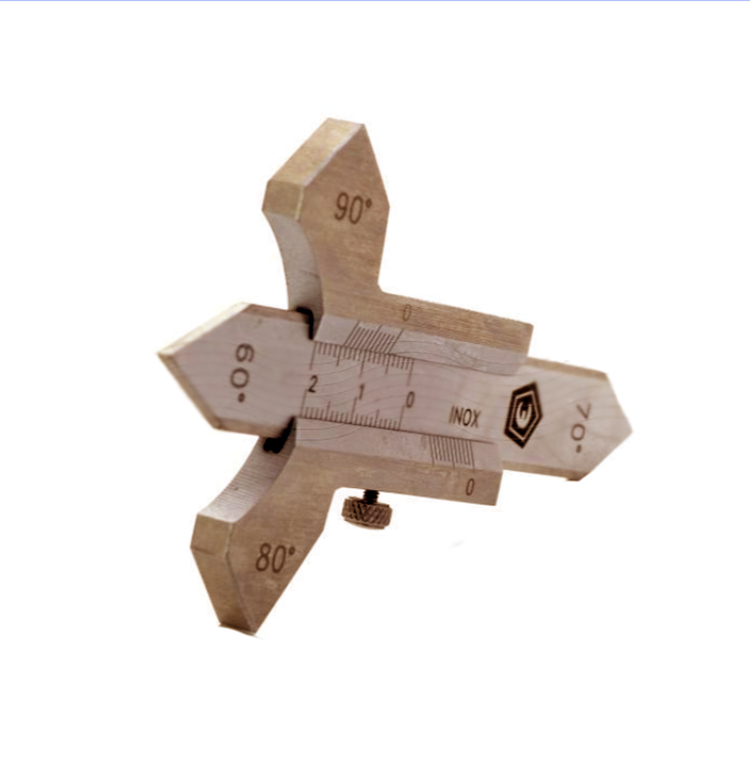

Шаблон Ушерова-Маршака

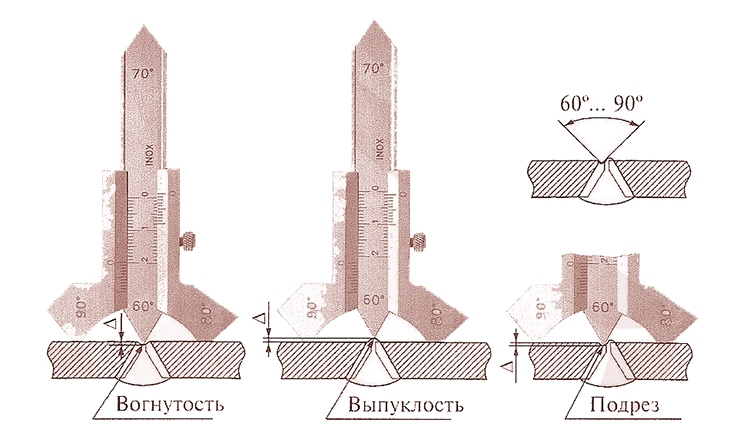

Универсальный шаблон сварщика конструкции Ушерова-Маршака (он же КТ-20, WG-3, Ласточка) предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Как пользоваться шаблоном конструкции Ушерова-маршака показано на рисунках.

Технические характеристики шаблона Ушерова-Маршака:

• Материал – нержавеющая сталь;
• Диапазон измерения: 0-20 мм;
• Точность - 0,1 мм;
• Угол скоса кромки (4 угла подготовки: 60°, 70°, 80°, 90°)

Комплект поставки:

• шаблон Ушерова-Маршака,
• паспорт-инструкция
