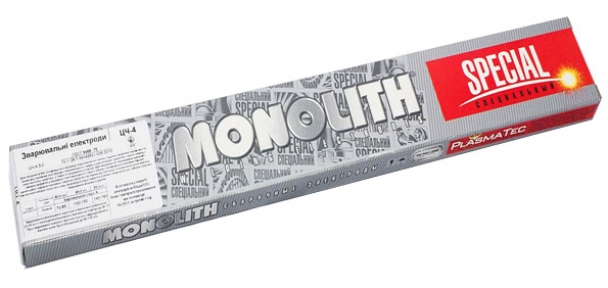

Электроды сварочные Монолит ЦЧ-4 ø3 мм, пачка 0,8 кг
Вид покрытия – основное
ТУ У 28.7-34142621-006:2012 |
Гост 9466 |
ЦЧ-4 |
Назначение и область применения
Электроды покрытые металлические марки ЦЧ-4 для ручной дуговой сварки и наплавки чугуна с основным покрытием, что предназначены для холодной сварки конструкций с высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом, а также их соединение со сталью. Электроды ЦЧ-4 могут использоваться для сварки поврежденных деталей и сварки дефектов в отливках с высокопрочного и серого чугуна и предварительной наплавки первых одного-двух слоев на изношенных чугунных деталях под последующую наплавку специальными электродами.
Условия применения
Коэффициент наплавки 10,0 г/Ач. Расход электродов на 1 кг наплавленного металла - 1,8 кг.
Сварку электродами ЦЧ-4 проводят постоянным током обратной полярности в нижнем положении. При высоком напряжении (более 60 В) холостого хода трансформатора и короткойдлине сварочных кабелей возможно сварки переменным током. Варить только на чистых, обезжиренных и не ржавых поверхностях (перед сваркой шлифовать место соединения). Сварку проводять короткими валиками длиной (25-30) мм с охлаждением каждого валика на воздухе до 60°С и проковкой каждого участка шва легкими ударами молотка. При сваривании ковкого и высокопрочного чугуна длина валика может быть увеличена до (80-100) мм.
Химический состав наплавленного металла, %
Si |
Mn |
V |
C |
P |
S |
0,10-0,80 |
0,5-2,5 |
8,5-10,5 |
не более |
||
0,25 |
0,04 |
0,07 |
Особые свойства
Электроды ЦЧ-4 обладают хорошими сварочно-технологическими свойствами: легким зажиганием дуги и стабильным горением, легкой отделимостью шлаковой корки, малыми потерями металла от разбрызгивания, хорошим формированием металла шва при сварке в нижнем положении. В металл шва сваренный электродами ЦЧ-4 вводится сильный карбидообразователь - ванадий. Образующиеся карбиды данного элемента, не растворяются в железе и имеют форму мелкодисперсных нетвердых включений. Металлическая основа при этом оказывается обезуглероженной и достаточно пластичной. После сварки возможна обработка режущим инструментом.
Сварочные данные
Положение шва в пространстве |
Сила сварочного тока, А, для электрода диаметром, мм |
||
3,0 |
4,0 |
5,0 |
|
Нижнее |
70-85 |
100-130 |
140-160 |
Упаковочные данные
Диаметр, мм |
Длина, мм |
Вес электрода, г |
Количество электродов в пачке, шт. |
Вес пачки, кг |
3,0 |
350 |
32-33 |
30-31 |
0,8 |
4,0 |
450 |
67-68 |
11 |
1 |
Аналоги
Производитель |
Марка электродов |
ESAB |
ОК 91.00 |
Прокалка перед сваркой
В случае увлажнения прокалка (160-200)°С - 60 мин.
Положение швов при сварке
PA
ДСТУ EN ISO 6947
Сертификация
УкрСЕПРО, СтБ, ГОСТ Р
