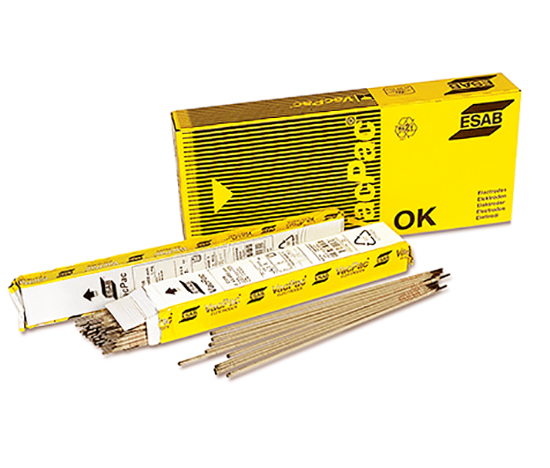

Электроды сварочные ESAB OK Tooltrode 60
Тип покрытия – основное.
ESAB OK Tooltrode 60 (старое название OK 85.65) - электрод, обеспечивающий в наплавке легированную молибденом инструментальную быстрорежущую сталь, предназначенный для наплавки рабочих кромок режущего инструмента ножниц, штампов, фрез, предназначенных для резки холодного металла. Максимальную твердость наплавка приобретает после двукратного отпуска при температуре 550°С. Для предотвращения трещин, температура предварительного подогрева и межпроходная температура не должны быть ниже 300°С, а оптимально 400-500°С. Наплавку также можно выполнять вхолодную короткими швами.
Термообработка: закалка с 1230-1250°С с охлаждением на воздухе + средний двукратный отпуск с выдержкой 525°С в течение 1 часа каждая и охлаждением на воздухе.
Рекристаллизационный отжиг производиться при температуре 750-775°С, в течение 2-3 часов с последующим охлаждением на воздухе.
Механическая обрабатываемость наплавленного металла – только абразивом, стойкость к абразивному износу хорошая, стойкость к ударным нагрузкам удовлетворительная, жаропрочность удовлетворительная.
Ток: ~ / = (+).
Пространственные положения при сварке: 1, 2, 3.
Напряжение холостого хода: 70 В.
Режимы прокалки: 180-220°С, 2 часа.
Механические свойства
Твердость поверхности в третьем слое наплавки после сварки (температура предварительного подогрева и межпроходная температура ~450°C) 59-61 HRC.
Твердость поверхности после рекристаллизационного отжига 37-40 HRC.
Твердость поверхности после закалки 65-67 HRC.
Химический состав (%)
C |
Mn |
Si |
Cr |
Mo |
W |
V |
P |
S |
0,90 |
1,30 |
1,50 |
4,50 | 7,50 | 1,80 | 1,50 |
max 0,030 |
max 0,020 |
Параметры нанесения
Ток, А |
Напряжение, В |
Время плавления на электрод при 90%, сек |
Размеры, мм |
кг наплавленного металла/кг электродов |
Количество электродов на килограмм наплавленного металла |
коэффициент наплавки, кг/час |
80-110 |
23 |
67 |
2,5х350 |
0,5 |
67 |
0,8 |
100-150 |
23 |
82 |
3,2x350 |
0,57 |
40 |
1,1 |
120-190 |
25 |
97 |
4,0x350 |
0,58 |
27 |
1,4 |
Классификация |
EN 14700: E Fe 4 |
Сварочный ток: | AC, DC+ |
Тип покрытия: | Lime Basic |
Тип сплава: | Tool steel (инструментальная сталь) |
