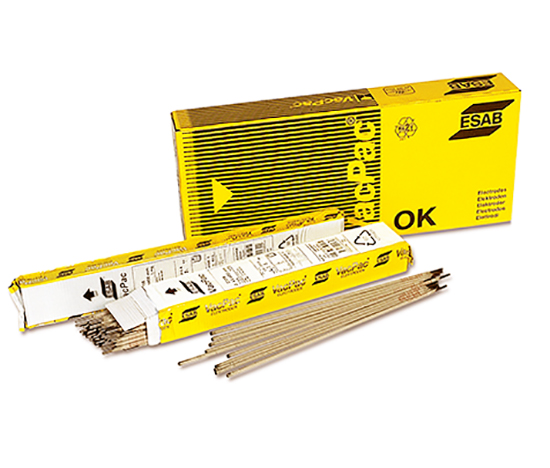

Электроды сварочные ESAB OK 74.70
Тип покрытия – основное.
ESAB OK 74.70 - электроды предназначены преимущественно для сварки заполняющих и облицовочного слоёв неповоротных стыков трубопроводов в положении вертикаль на подъем класса прочности API 5L Х60-Х70, а также других ответственных конструкций нормативным пределом текучести до 500 МПа включительно.
Ток: = (+ / ̶ ).
Пространственные положения при сварке: 1, 2, 3, 4, 6.
Режимы прокалки: 330-370°С, 2 часа.
Механические свойства:
|
Предел текучести σт, Н/мм² |
Предел прочности σв, Н/мм² |
Удлинение δ, % |
Ударная вязкость KCV, Дж/см2 |
|
540 |
630 |
26 |
138 при t=-20°С |
Химический состав (%)
|
C |
Mn |
Si |
Mo |
P |
S |
|
0,08 |
1,45 |
0,40 |
0,40 |
max 0,015 |
max 0,015 |
Параметры нанесения
|
Ток, А |
Напряжение, В |
Время плавления на электрод при 90%, сек |
Размеры, мм |
кг наплавленного металла/кг электродов |
Количество электродов на килограмм наплавленного металла |
коэффициент наплавки, кг/час |
|
80-140 |
23,0 |
63 |
3,2x350 |
0,58 |
50 | 1,14 |
|
80-140 |
23,0 |
91 |
3,2x450 |
0,61 |
25 |
1,60 |
|
90-190 |
24,0 |
93 |
4,0х450 |
0,63 |
24 | 1,66 |
|
Классификация |
ГОСТ Р ИСО 2560-A: E 50 4 Z B 4 2 H5 |
|
Одобрения |
НАКС: Ø 3.0; 3.2; 4.0 мм |
| Диффундирующий водород: | < 5.0 ml/100g |
| Сварочный ток: | DC+(-) |
| Тип покрытия: | Основное (IMPERIAL_Basic covering) |
| Тип сплава: | Низколегированный (Low alloyed (0.5% Mo)) |
