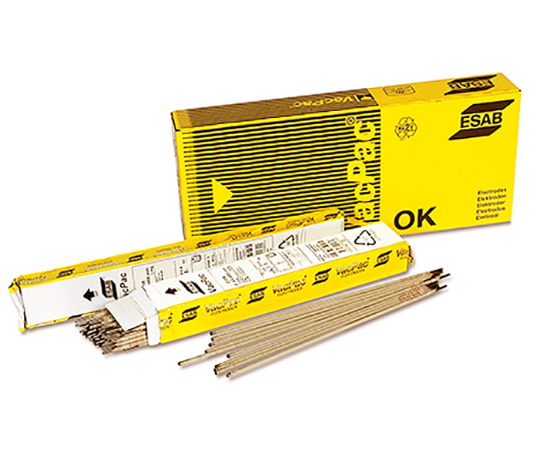

Электроды сварочные ESAB OK 67.60
Тип покрытия – кисло-рутиловое.
ESAB OK 67.60 - электрод предназначен для сварки низкоуглеродистых и низколегированных конструкционных сталей перлитного класса с высоколегированными сталями аустенитного класса, а также для наплавки переходных слоев при сварке изделий из двухслойных сталей плакированных высоколегированным слоем типа 03Х18Н9, 12Х18Н10Т, AISI 304L, 321 и им аналогичных.
Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 5,5…13% (FN 10-22).
Ток: ~ / = (+).
Пространственные положения при сварке: 1, 2, 3, 4, 6.
Напряжение холостого хода: 55 В.
Режимы прокалки: 330-370°С, 2 часа.
Механические свойства:
|
Предел текучести σт, Н/мм² |
Предел прочности σв, Н/мм² |
Удлинение δ, % |
Ударная вязкость KCV, Дж/см2 |
|
После термообработки 660-700°С, 1 час |
|||
|
470 |
580 |
32 |
63 при t=+20°С |
Химический состав (%)
|
C |
Mn |
Si |
Cr |
Ni |
P |
S |
|
max 0,03 |
0,90 |
0,80 |
23,7 | 12,4 |
max 0,025 |
max 0,020 |
Параметры нанесения
|
Ток, А |
Напряжение, В |
Время плавления на электрод при 90%, сек |
Размеры, мм |
кг наплавленного металла/кг электродов |
Количество электродов на килограмм наплавленного металла |
коэффициент наплавки, кг/час |
|
45-65 |
27 |
38 |
2,0х300 |
0,60 |
136 |
0,7 |
|
45-90 |
28 |
38 |
2,5х300 |
0,60 |
85 | 1,1 |
|
65-120 |
29 |
51 |
3,2x350 |
0,60 |
45 | 1,6 |
|
85-180 |
31 |
51 |
4,0x350 |
0,60 |
29 | 2,5 |
|
110-250 |
32 |
58 |
5,0х350 |
0,60 |
19 |
3,3 |
|
Классификация |
ISO 3581-A: E 22 12 L R 3 2 |
|
Одобрения |
НАКС: Ø 2.5; 3.2; 4.0 мм |
| Сварочный ток: | AC, DC+ |
| Содержание ферритной фазы: | FN 10-22 |
| Тип покрытия: | Кисло-рутиловое (Acid Rutile) |
| Тип сплава: | Аустенитный CrNi (Austenitic CrNi) |
