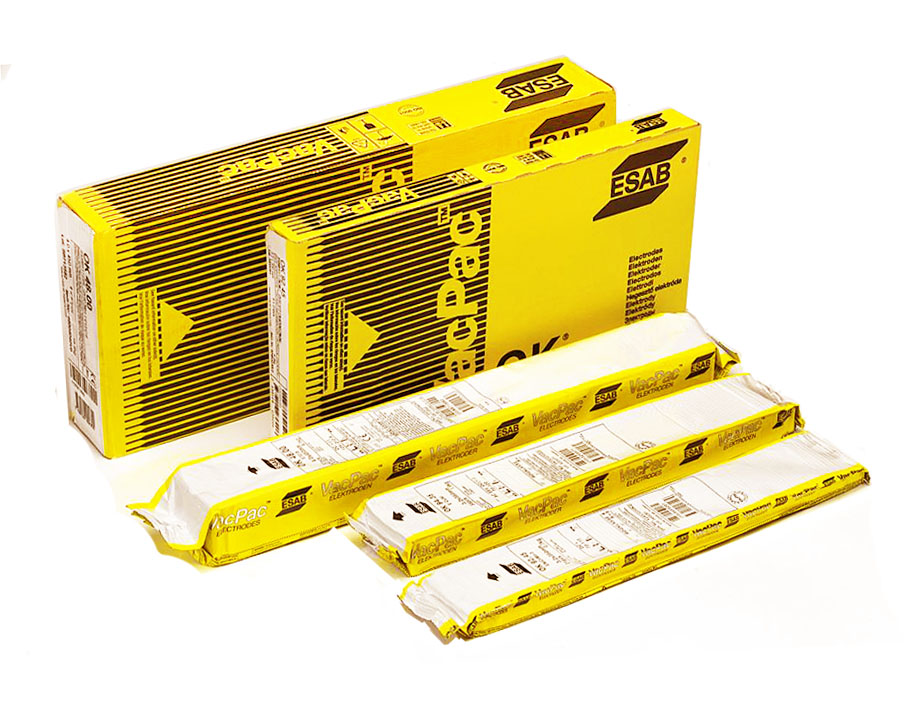

Электроды сварочные ESAB OK 67.50 VP
Цена указана за 1 кг. Минимальный заказ - 1 пачка, вакуумная упаковка
Тип покрытия – кисло-рутиловое.
ESAB OK 67.50 - электрод, предназначенный для сварки аустенитно-ферритных (стандартных дуплексных) сталей типа 22%Cr-5%Ni-3%Mo-N, таких как 08Х21Н6М2Т, 02Х22Н5АМ3, S31803, S32205, W.Nr 1.4462 и им аналогичных. Их можно также применять для сварки «бюджетных» дуплексных сталей, кроме случаев, когда легирование Mo может отрицательно сказаться на коррозионной стойкости.
Наплавленный металл характеризуется высокими прочностными и пластическими свойствами в сочетании с хорошей коррозионной стойкостью. Критическая температура питтинговой коррозии у наплавленного металла (Critical Pitting Temperature) CTP=27,5°C, а эквивалент сопротивляемости питтинговой коррозии (Pitting Resistibility Equivalent) PRE = %Cr + 3,3%Mo + 16%N примерно равен 36.
Основными областями из применения являются производство технологического оборудования для целлюлозно-бумажной промышленности и морских платформ для обработки и транспортировки нефти и газа. Для стандартных дуплексных сталей удельное тепловложение следует выдерживать в диапазоне 0,5-2,5 кДж/мм, а межпроходную температуру не выше 200°С. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 25…35% (FN 35-50).
Ток: ~ / = (+).
Пространственные положения при сварке: 1, 2, 3, 4, 6.
Напряжение холостого хода: 60 В.
Режимы прокалки: 330-370°С, 2 часа.
Механические свойства:
|
Предел текучести σт, Н/мм² |
Предел прочности σв, Н/мм² |
Удлинение δ, % |
Ударная вязкость KCV, Дж/см2 |
|
691 |
857 |
25 |
63 при t=+20°С |
Химический состав (%)
|
C |
Mn |
Si |
Cr |
Ni |
Mo |
N |
P |
S |
|
max 0,04 |
1,00 |
0,90 |
22,6 | 9,0 | 3,0 | 0,16 |
max 0,025 |
max 0,020 |
Параметры нанесения
|
Ток, А |
Напряжение, В |
Время плавления на электрод при 90%, сек |
Размеры, мм |
кг наплавленного металла/кг электродов |
Количество электродов на килограмм наплавленного металла |
коэффициент наплавки, кг/час |
|
30-65 |
29 |
33 |
2,0х300 |
0,58 |
152 |
0,7 |
| 50-90 |
27 |
38 |
2,5х300 |
0,58 |
91 | 1,0 |
| 80-120 |
28 |
55 |
3,2x350 |
0,58 |
47 | 1,4 |
| 90-160 |
29 |
59 |
4,0x350 |
0,58 |
32 | 1,9 |
| 150-220 |
30 |
64 |
5,0х350 |
0,58 |
20 |
2,83 |
|
Классификация |
ISO 3581-A: E 22 9 3 N L R 3 2 |
|
Одобрения |
ABS: для сварки при -30°С дуплексных сталей |
| Сварочный ток: | AC, DC+ |
| Содержание ферритной фазы: | FN 35-50 |
| Тип покрытия: | Кисло-рутиловое (Acid Rutile) |
| Тип сплава: | Дуплексный CrNiMoN (Duplex CrNiMoN) |
