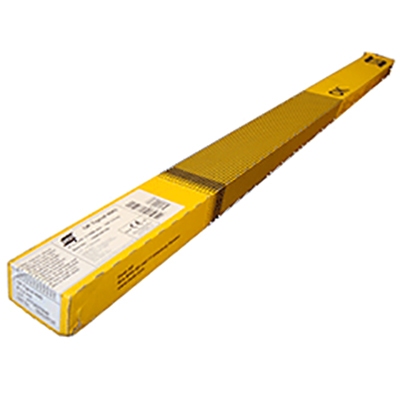

Проволока сварочная в прутках ESAB OK Tigrod 13.37
Прутки присадочные для дуговой сварки в защитных газах неплавящимся электродом хромо-молибденовых теплоустойчивых сталей, 1000 мм

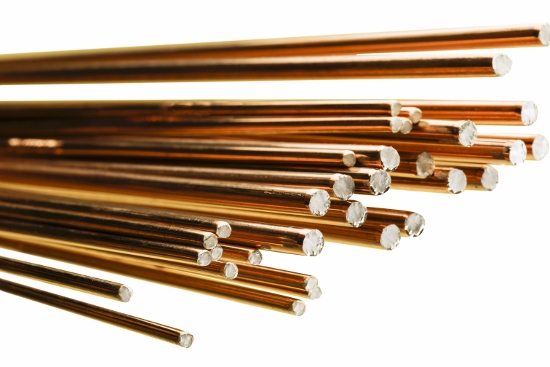

Омедненный сварочный пруток, предназначенный для сварки труб, реакторов, футеровок работающих при высоких температурах и сульфидной коррозии, печей и т.п. из теплоустойчивых сталей типа 9,0%Cr-1,0%Mo (T/P9, X12 CrMo 9-1, W.No 1.7386 и им аналогичных) с максимальной температурой эксплуатации до 600°С.
Выпускаемые диаметры: от 1,6 до 2,4 мм.
Механические свойства при растяжении
|
Ar (I1) EN Stress relieved |
||||
|
Температура испытания |
Продолжительность испытания |
Прочность на разрыв |
Прочность на растяжение |
Удлинение |
|
735 °C |
4 часа |
560 MPa |
680 MPa |
22 % |
|
760 °C |
2 часа |
540 MPa |
660 MPa |
26 % |
|
Повышенная температура тестирования |
||||
|
Температура испытания |
Продолжительность испытания |
Прочность на разрыв |
Прочность на растяжение |
Удлинение |
|
760°C |
2 часа |
350 MPa |
390 MPa |
22 % |
|
760°C |
2 часа |
410 MPa |
480 MPa |
18 % |
|
760°C |
2 часа |
430 MPa |
500 MPa |
17 % |
Характеристики V-образного паза по Шарпи
|
После термообработки 740-780°С, 2 часа |
|
|
Результат испытания после сварки |
Температура испытания после сварки |
|
140 J |
-20 °C |
|
120 J |
-40 °C |
|
50 J |
-60 °C |
Химический состав металла проволоки (%)
|
P |
Mn |
Mo |
C |
S |
Si |
Cr |
|
max 0.025 |
0.40 - 0.70 |
0.80 - 1.20 |
0.06 - 0.10 |
max 0.025 |
0.30 - 0.50 |
8.50 - 10.00 |
Параметры нанесения
|
Ток |
Диаметр |
|
40-180 A |
1.6 mm |
|
60-200 A |
2.0 mm |
|
100-220 A |
2.4 mm |
|
130-250 A |
3.2 mm |
|
Классификации: |
EN ISO 21952-A, W CrMo9, EN ISO 21952-B, W 55 I1 9C1M, AWS A5.28, ER80S-B8 |
|
Тип сплава: |
Легированная сталь (9 % Cr - 1 % Mo) "ER505" |
