Проволока сварочная в прутках ESAB OK Tigrod 13.12
Прутки присадочные для дуговой сварки в защитных газах неплавящимся электродом хромо-молибденовых теплоустойчивых сталей, 1000 мм

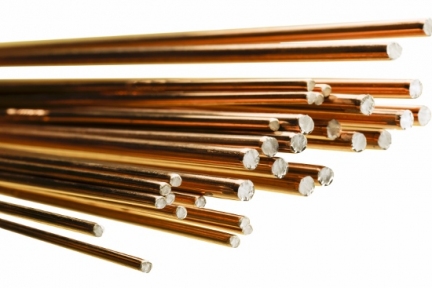

Омедненный сварочный пруток, применяемый при сварке сосудов работающих под давлением, ректификационных колонн, каталитических реакторов и т.п. из теплоустойчивых сталей типа 1,0…1,25%Cr-0,5%Mo (15ХМ, 20ХМ, 20ХМЛ, T/P11, T/P12, 13 CrMo 4-5, 10 CrMo 5-5, W.No 1.7335 и им аналогичных) с максимальной температурой эксплуатации до 550°С.
Выпускаемые диаметры: от 1,6 до 3,2 мм.
Механические свойства при растяжении
|
Ar (I1) AWS As welded |
||||
|
Прочность на разрыв |
Прочность на растяжение |
Удлинение |
Температура испытания |
Продолжительность испытания |
|
560 MPa |
720 MPa |
24 % |
- |
- |
|
Ar (I1) EN Stress relieved |
||||
|
Прочность на разрыв |
Прочность на растяжение |
Удлинение |
Температура испытания |
Продолжительность испытания |
|
560 MPa |
650 M Pa |
26 % |
700 °C |
0,5 часа |
Характеристики V-образного паза по Шарпи
|
Результат испытания после сварки |
Температура испытания после сварки |
|
120 J |
20 °C |
|
50 J |
-20 °C |
|
20 J |
-60 °C |
|
После термообработки 675-700°С, 1 час |
|
|
Результат испытания после сварки |
Температура испытания после сварки |
|
180 J |
20 °C |
Химический состав проволоки (%)
|
P |
Mn |
Mo |
C |
S |
Si |
Cr |
|
max 0.020 |
0.80 - 1.20 |
0.40 - 0.60 |
0.08 - 0.12 % |
max 0.020 |
0.50 - 0.70 |
1.00 - 1.30 |
|
Одобрения: |
NAKS/HAKC, 2.4mm, VdTÜV, 04952 |
|
Классификации: |
EN ISO 21952-A, W CrMo1Si, EN ISO 21952-B, W 55 I1 1CM3, AWS A5.28, ER80S-G, ГОСТ, 2246-70 (приблизительно) |
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.
|
Тип сплава: |
Низколегированная сталь (1 % Cr - 0.5 % Mo) |
