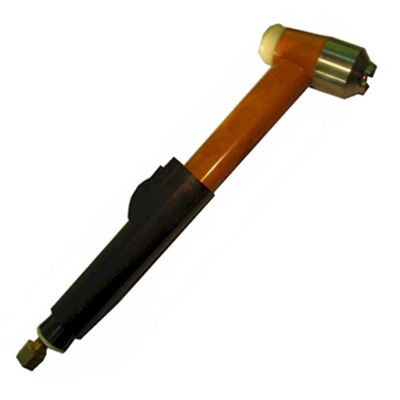

Плазменный резак ПРВ-202
Плазмотрон ПРВ-202 предназначен для ручной воздушно-плазменной резки цветных и черных металлов толщиной до 40 мм, алюминия и его сплавов толщиной до 30 мм, меди и ее сплавов толщиной до 25 мм.
Плазмотрон используется в установке для полуавтоматической (ручной) резки типа УПРП-201.
Технические зарактеристики:
Род тока |
Постоянный |
Номинальный ток при ПВ=60%, А |
200 |
Плазмообразующий газ |
Воздух |
Охлаждающий газ |
Воздух |
Давление воздуха на входе в плазмотрон, кгс/см2 |
3,0-4,0 |
Расход воздуха при давлении 3,0 кгс/см2, м3/мин, не менее |
0,7 |
Диаметр канала сопла для номинального тока, мм |
4,0 |
Длина плазмотрона с соединительными шлангами и проводами, м |
9±1 |
Масса плазмотрона без воздухотокоподвода и проводов, кг |
1,5 |
Приблизительная скорость резки металла различной толщины:
Толщина металла, мм |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
Рабочий ток, А |
150 |
150 |
170 |
190 |
200 |
210 |
225 |
240 |
Скорость резки, см/с |
3,7 |
2,0 |
1,0 |
0,75 |
0,63 |
0,50 |
0,33 |
0,25 |
